Projektrealisierung
Impressionen aus dem Projektablauf
Die 1,2 km lange und bis zu 60 m hohe Saaletalbrücke wird in Hybridbauweise hergestellt – die nördlichen und südlichen Rampenbereiche im Taktschiebeverfahren, die Brückenmitte im Freivorbauverfahren.

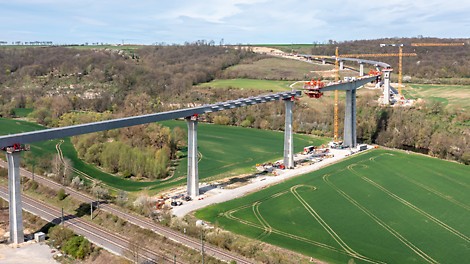

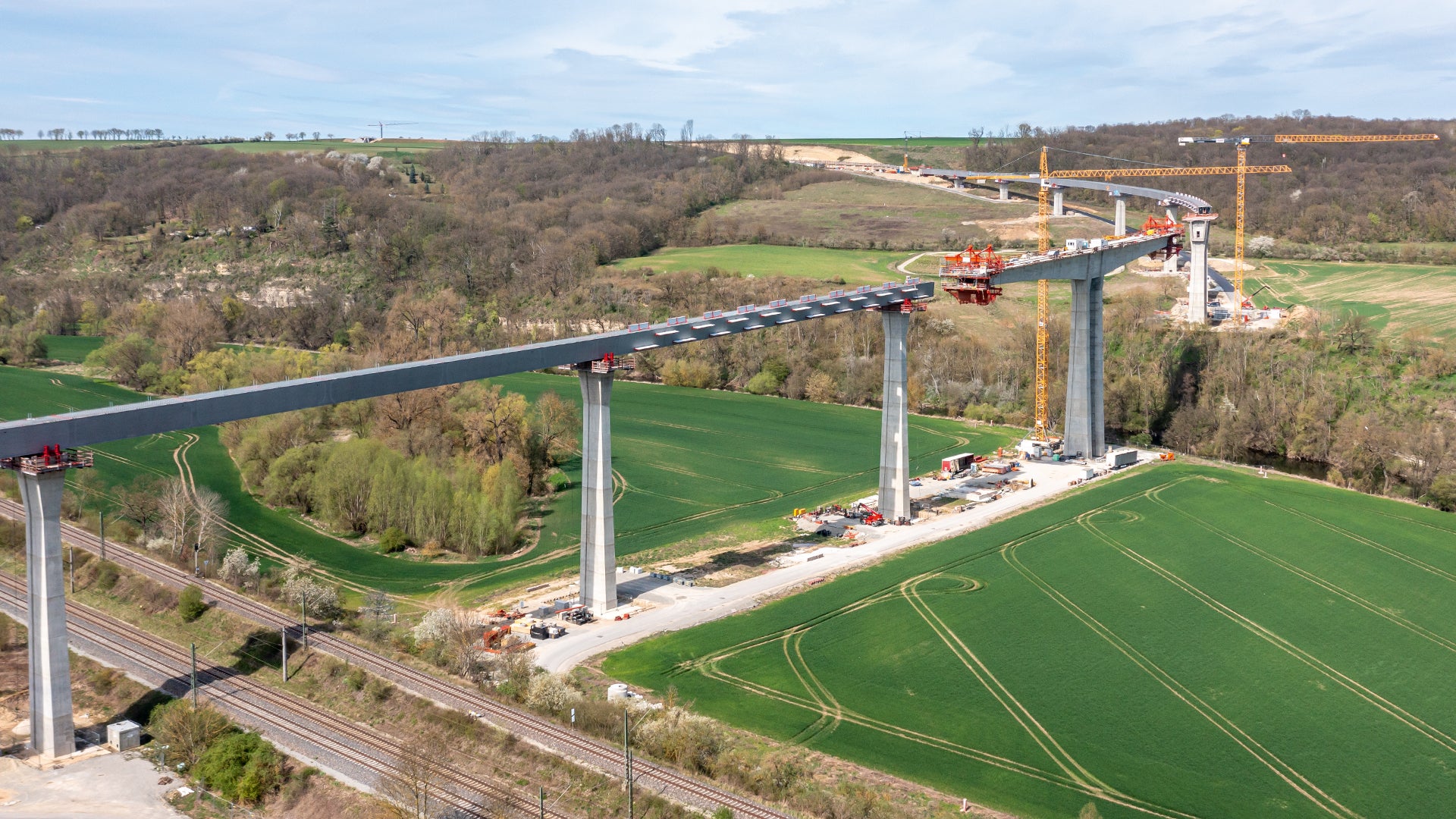

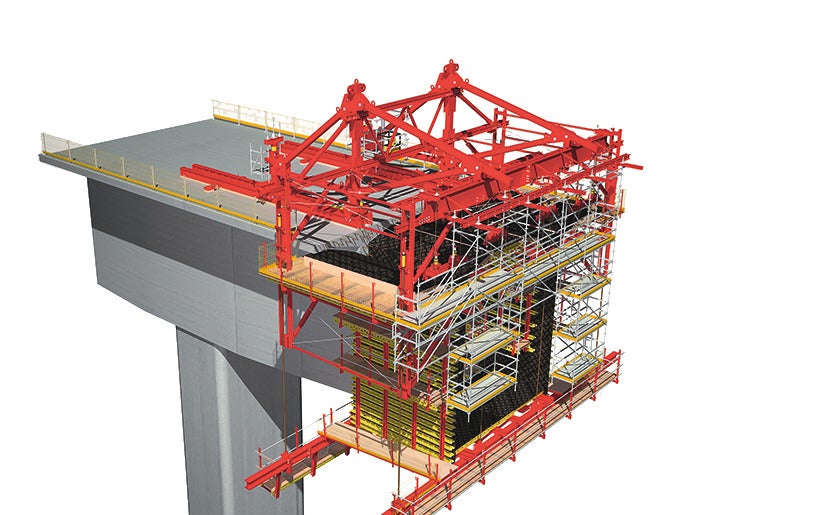

Wichtiger Bestandteil der PERI Komplettlösung ist das erstmalig in Deutschland eingesetzte VARIOKIT Freivorbaugerät VBC.

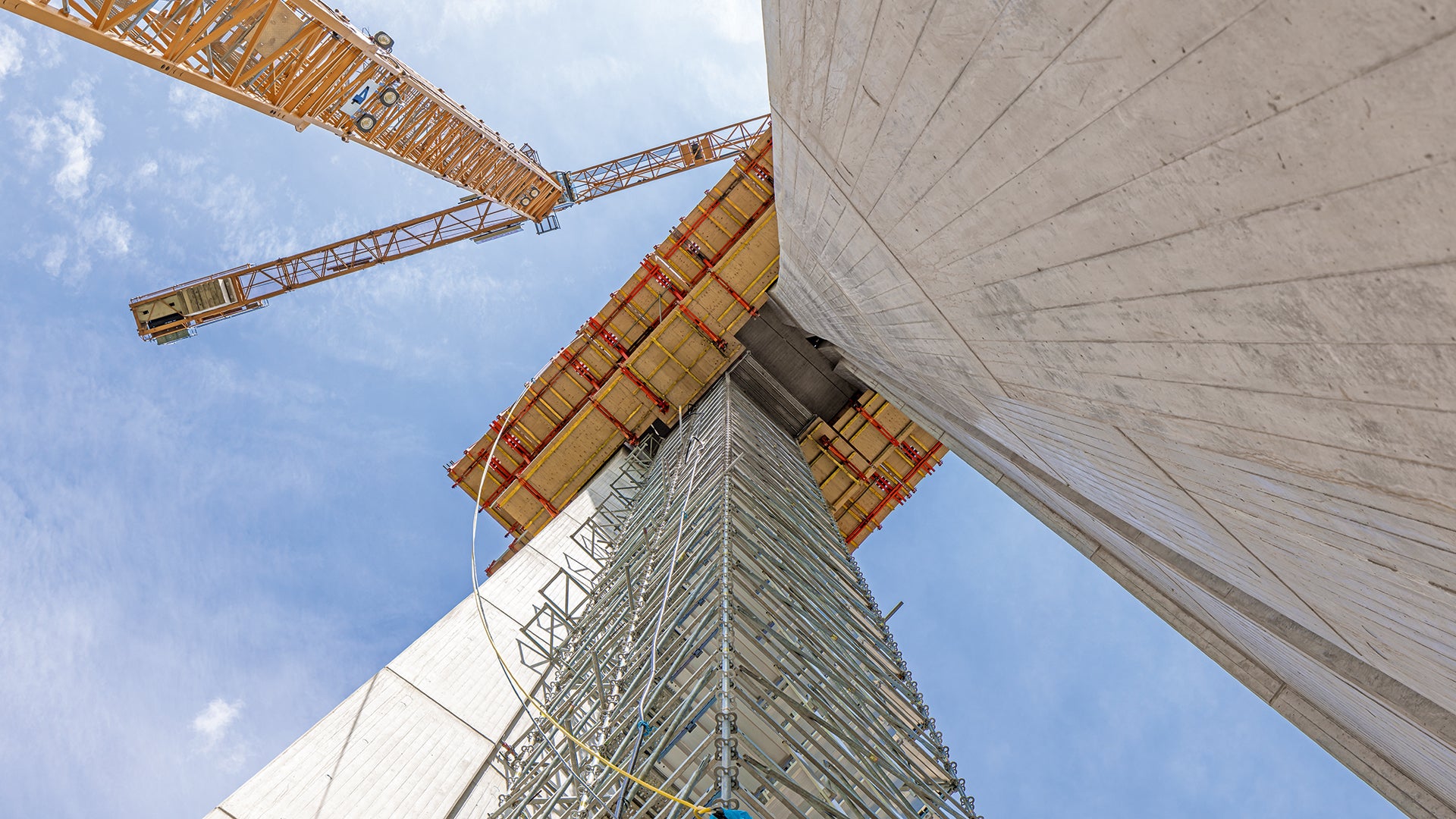

Für Pfeiler, Hammerköpfe und den späteren Überbau bot PERI Schalung, Gerüst und Service aus einer Hand.

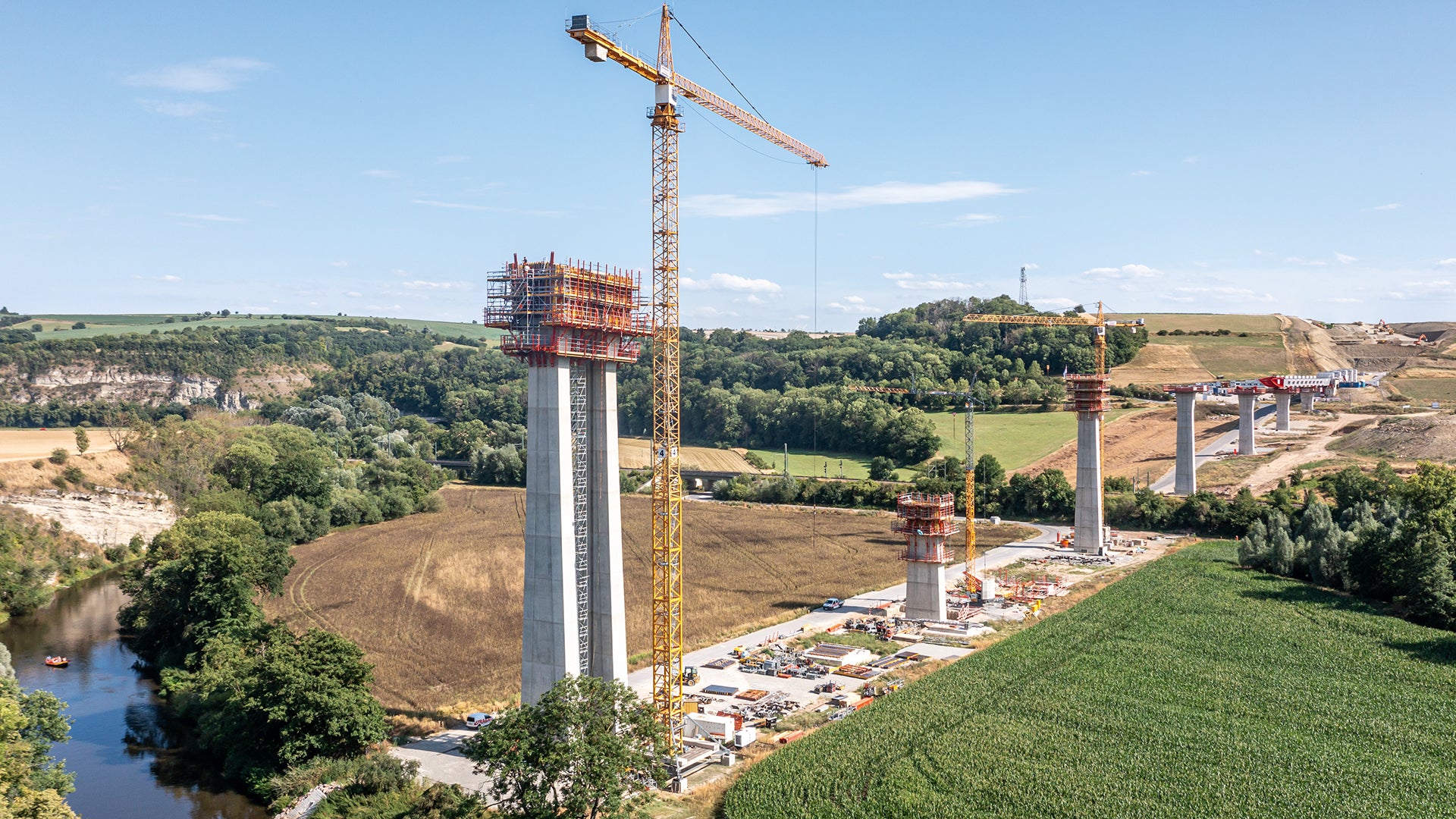

Insgesamt 16 Pfeiler tragen die 1,2 km lange Brücke über das mittlere Saaletal, davon zwei Doppelpfeiler links und rechts der Saale.

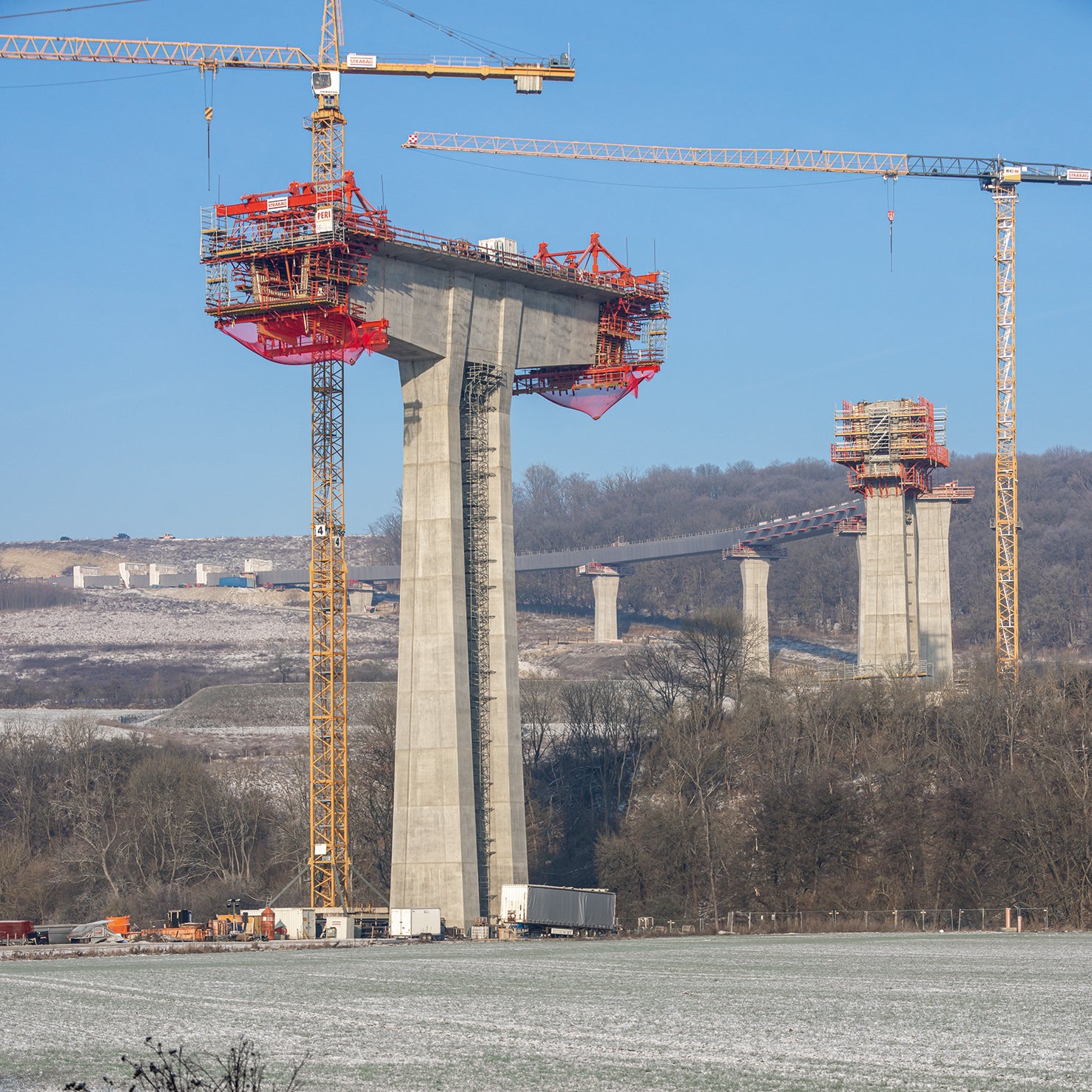

Während am nördlichen Doppelpfeiler noch der Hammerkopf eingeschalt ist, werden vom südlichen Hammerkopf aus bereits die ersten Überbauabschnitte im Freivorbau hergestellt.

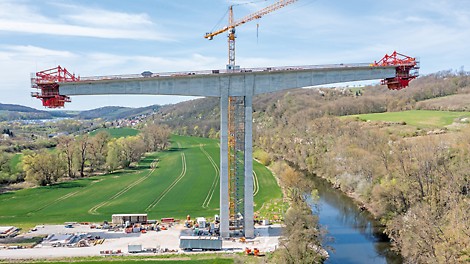

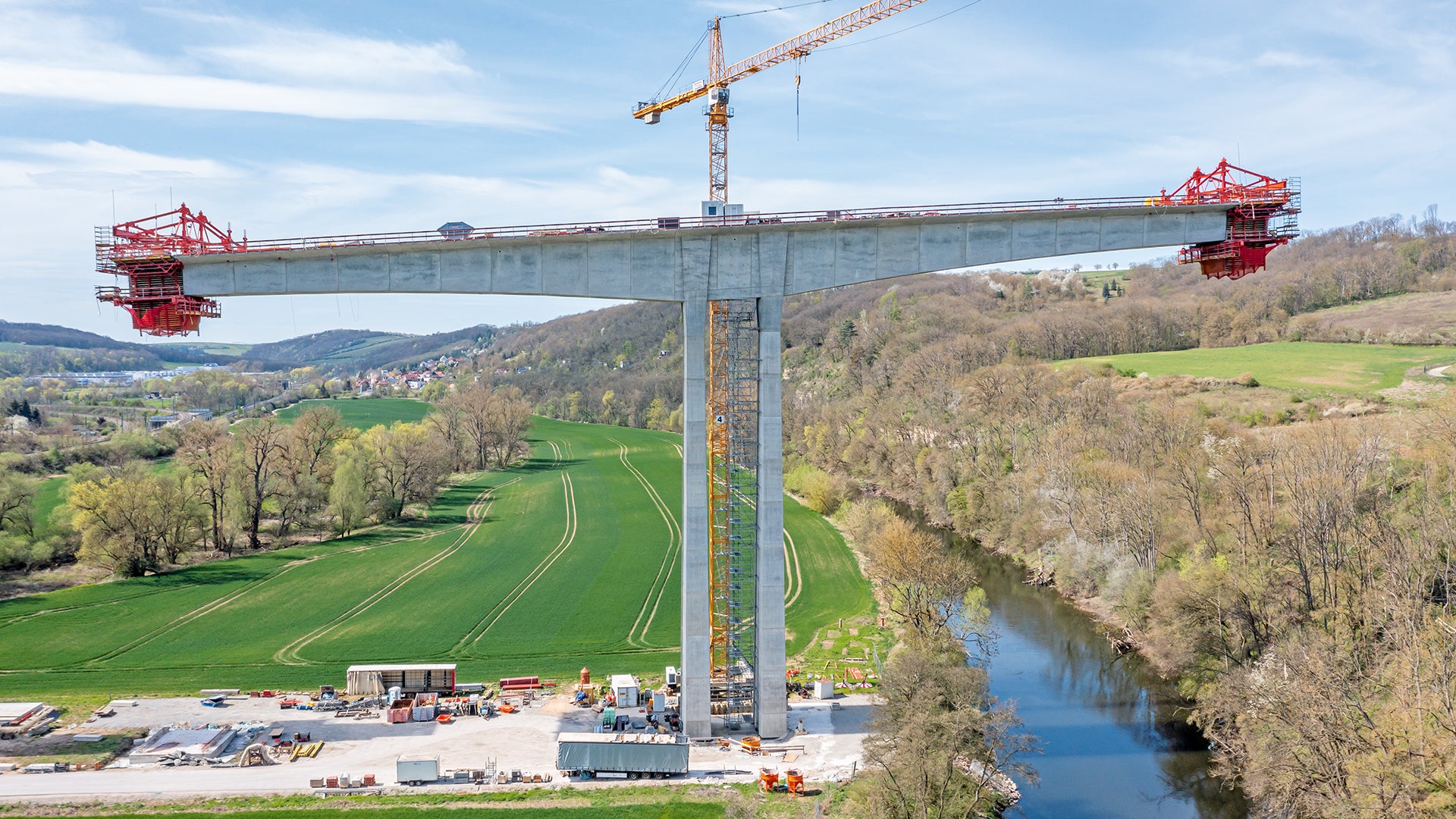

Im Freivorbauverfahren wächst der Überbau beidseitig in jeweils 14 Takten mit einer Regeltaktlänge von 5,75 m nach außen und über die Saale.

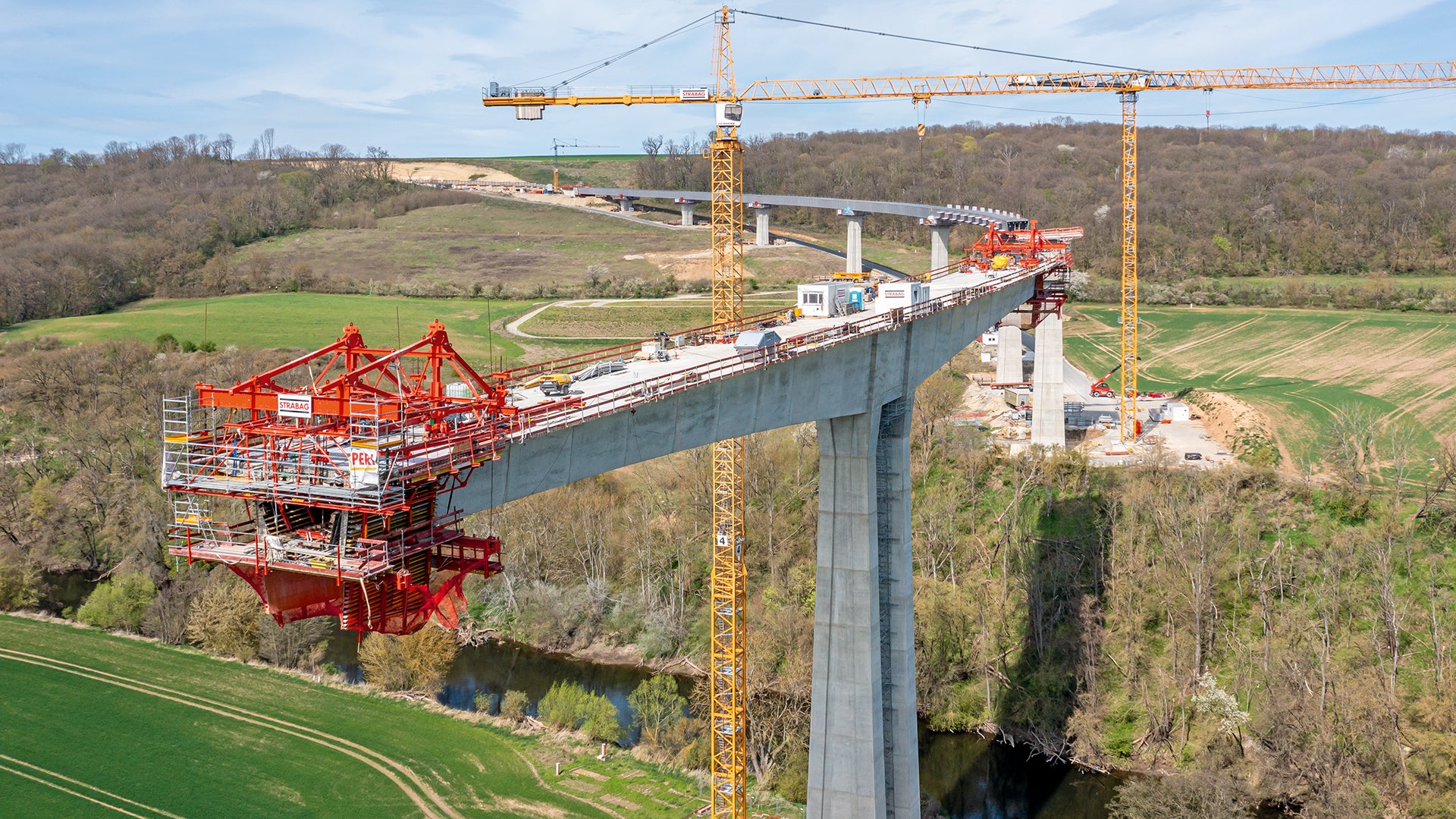

Der Brückenüberbau weist bis zu 6 % Längsgefalle, einen kontinuierlichen Radienwechsel und 2,5 % bis 6 % Quergefälle auf.

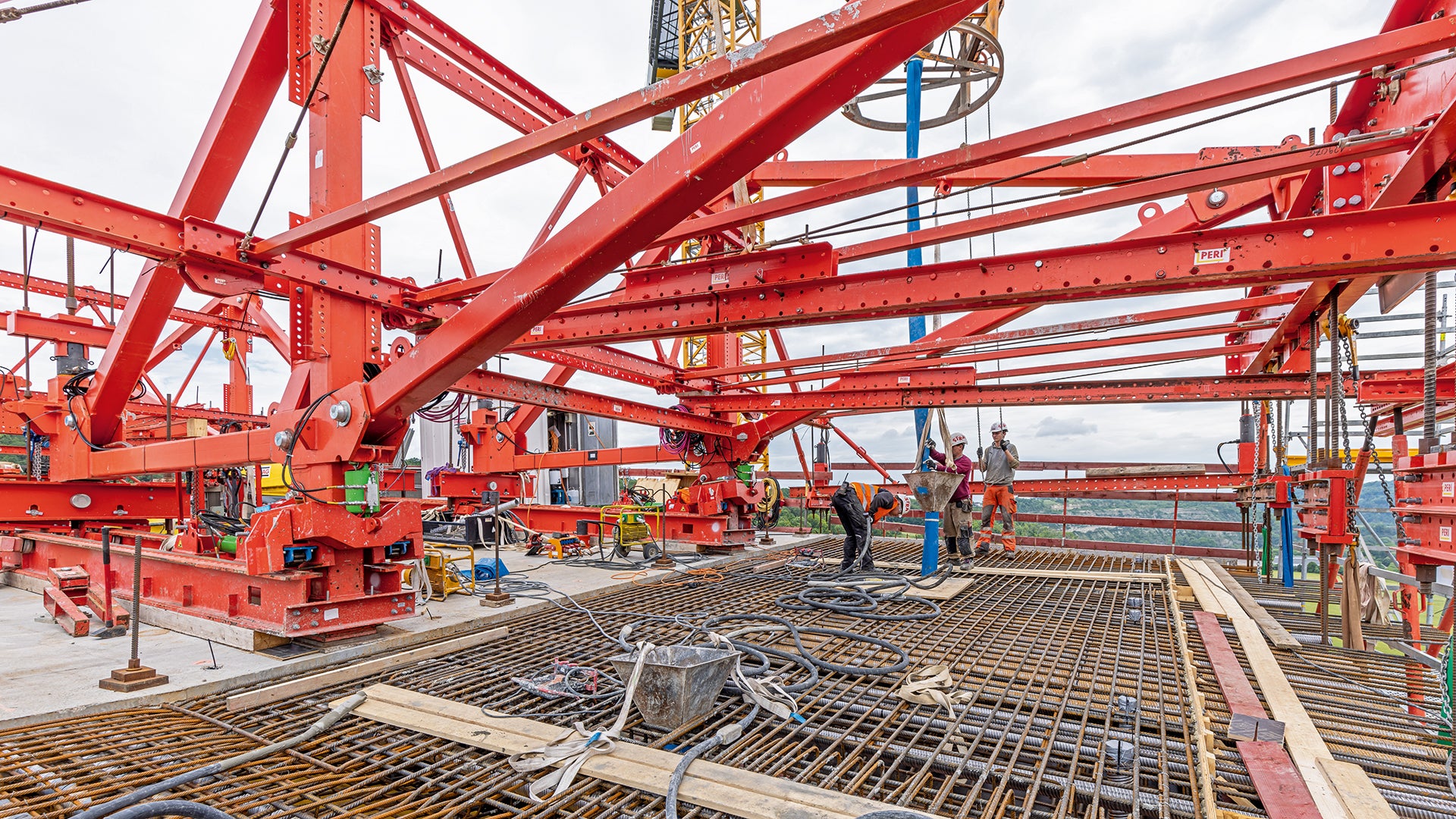

Der gevoutete Spanbeton-Hohlkasten wird in 5,75 m langen Betonierabschnitten im Freivorbau monolithisch hergestellt, also Boden, Wände und Fahrbahnplatte in einem Guss und ohne jegliche Arbeitsfuge.

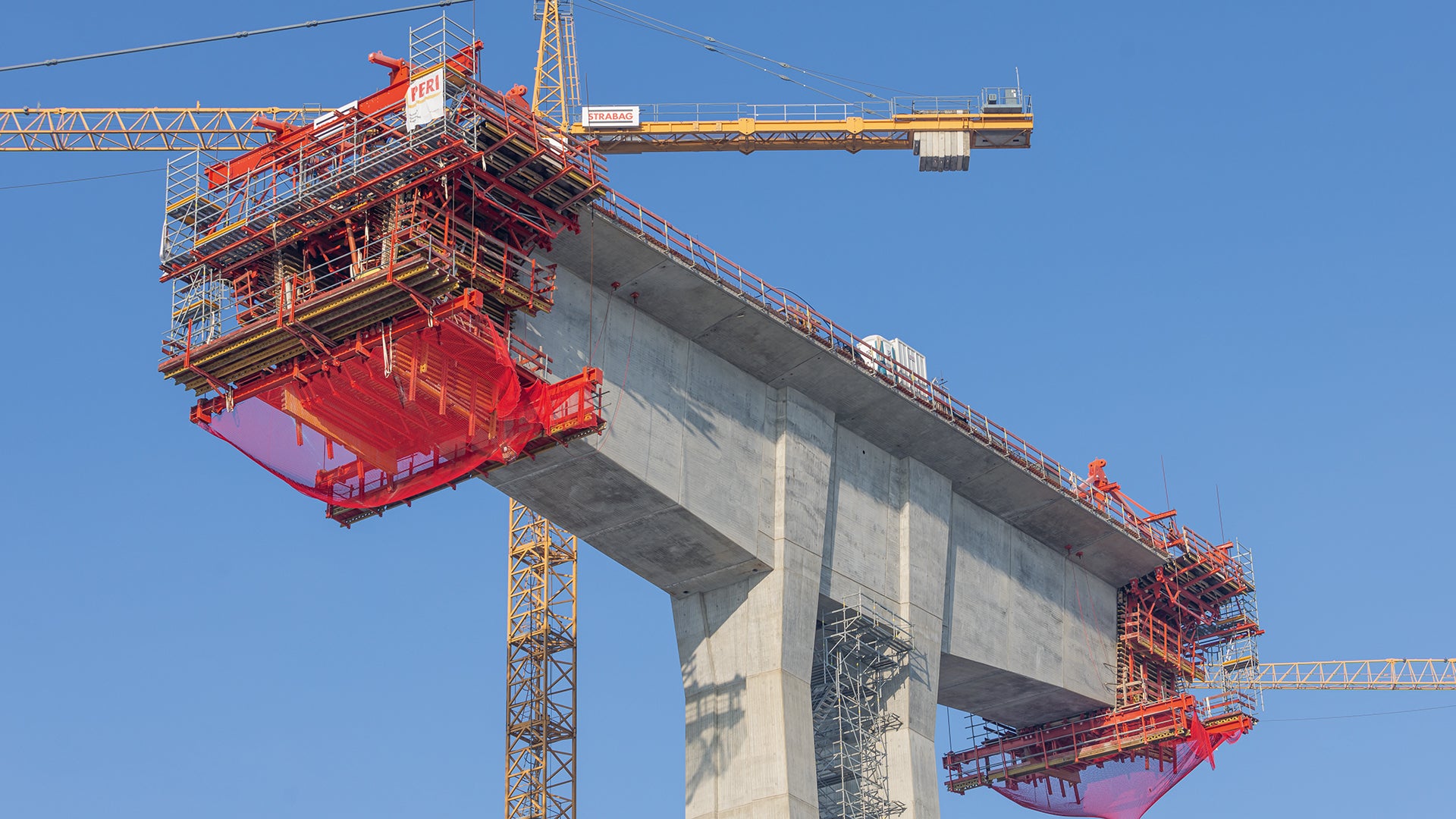

Die Überbauhöhe verjüngt sich kontinuierlich: ausgehend von 8 m Höhe am Hammerkopf bis 4 m Höhe am jeweiligen Lückenschluss in Brückenmitte.

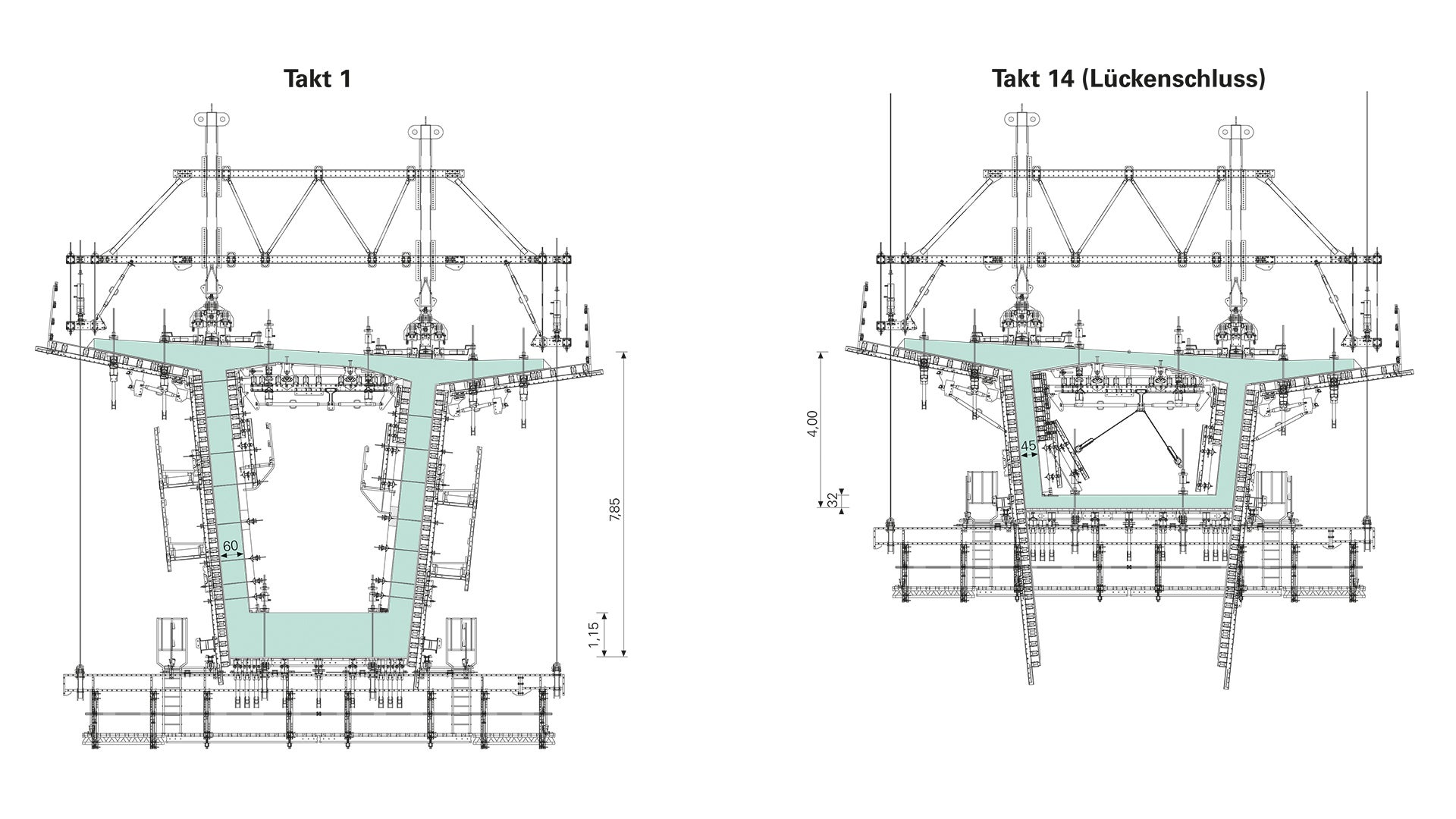

Zusätzlich zur Halbierung der Überbauhöhe weist der Querschnitt des Spannbeton-Hohlkastens veränderliche Wand- und Bodenstärken auf.

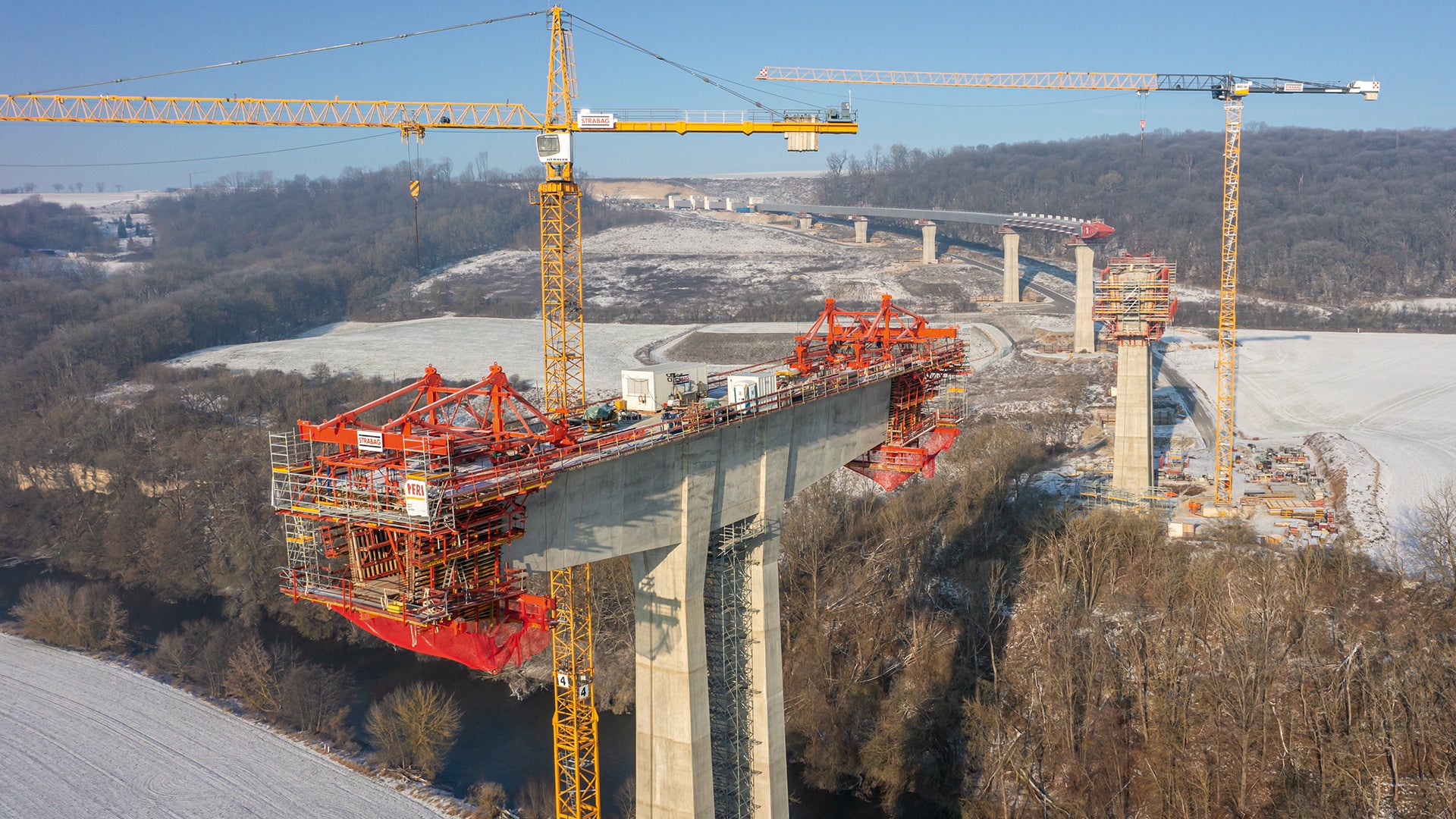

Trotz Wind und Wetter ließ sich ein kontinuierlicher Baufortschritt realisieren.

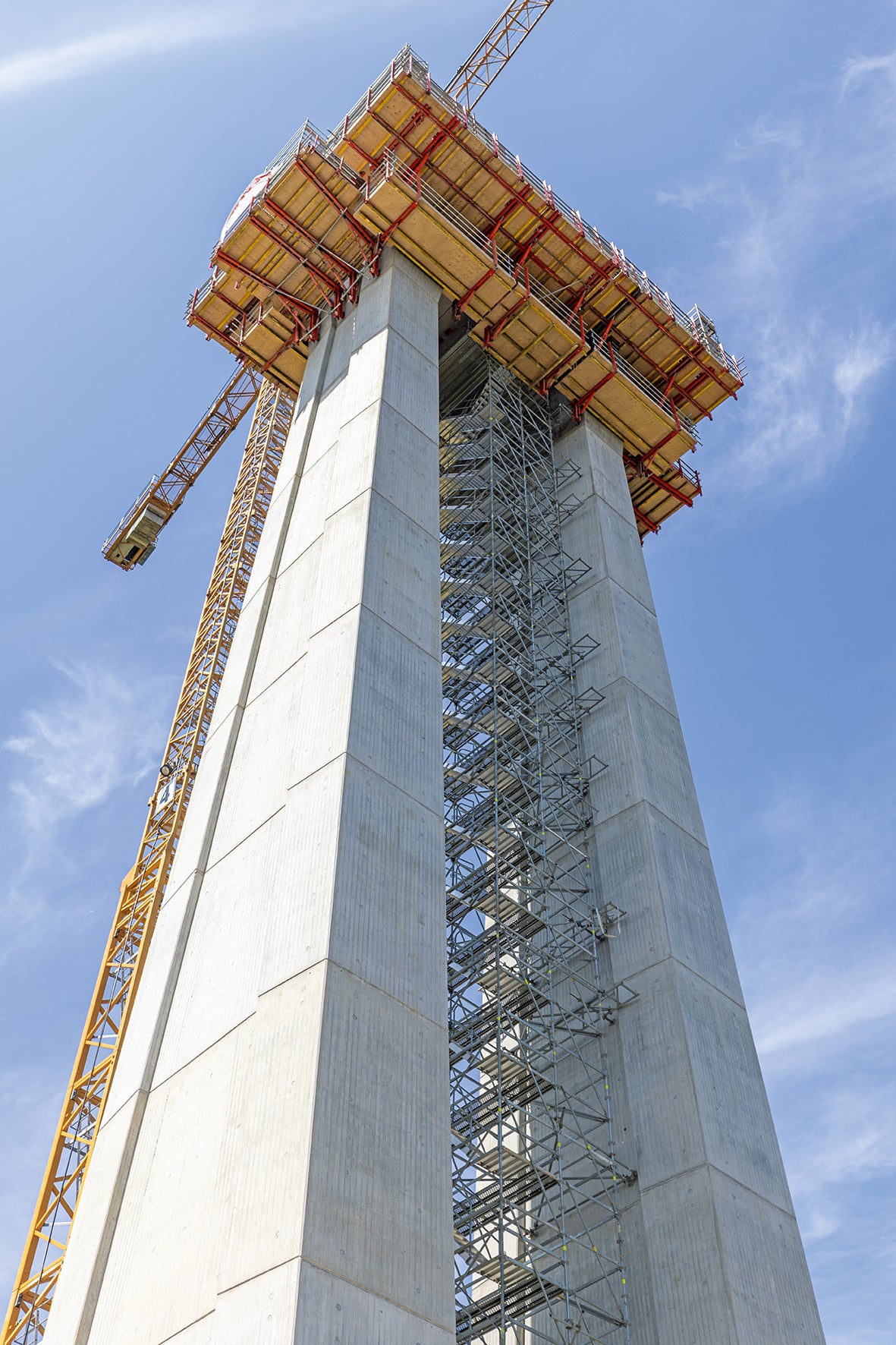

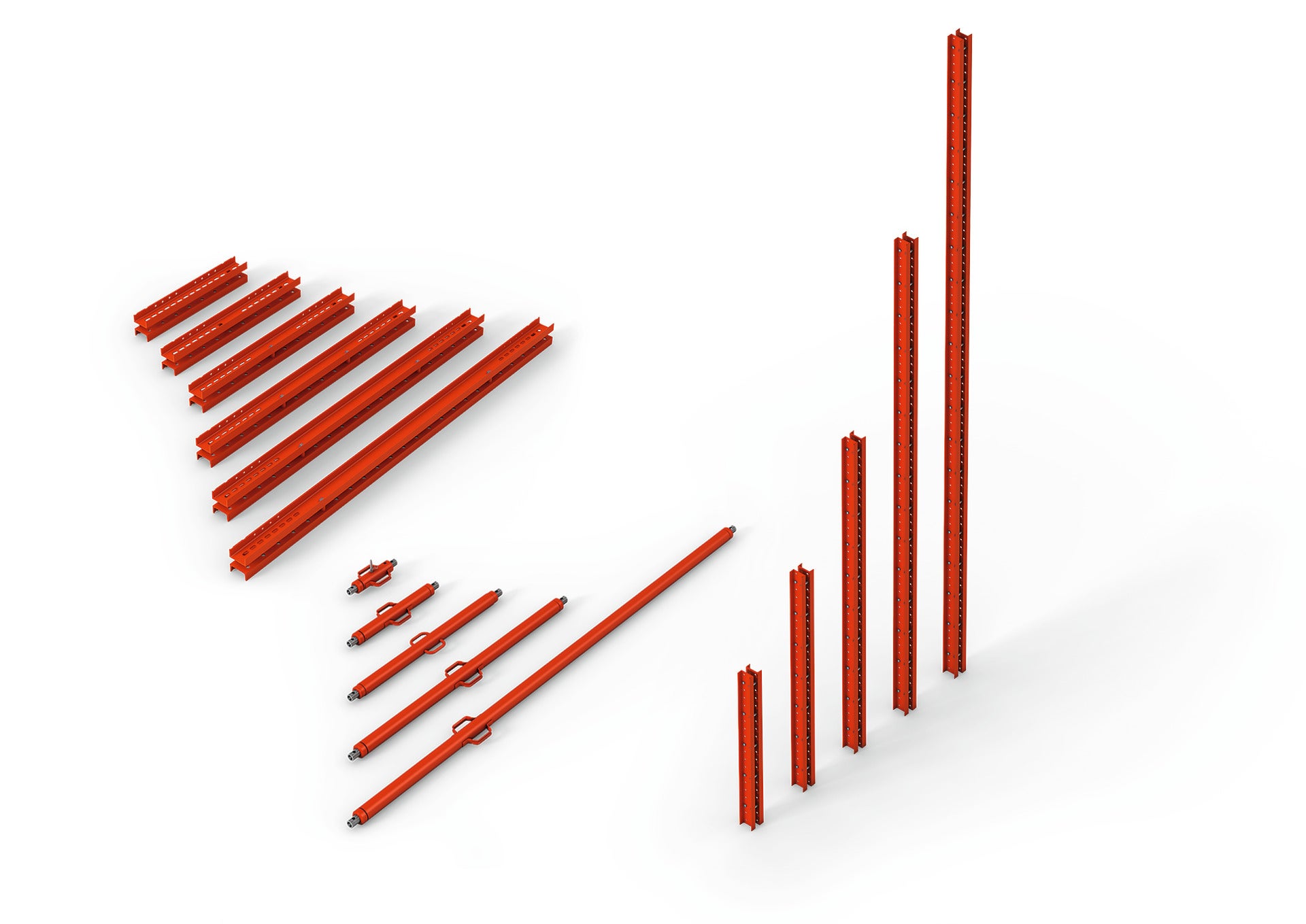

Mithilfe der PERI Baukastensysteme PERI UP, SCS und VARIOKIT wachsen die Doppelpfeiler einschließlich der Hammerköpfe in bis zu 60 m Höhe.

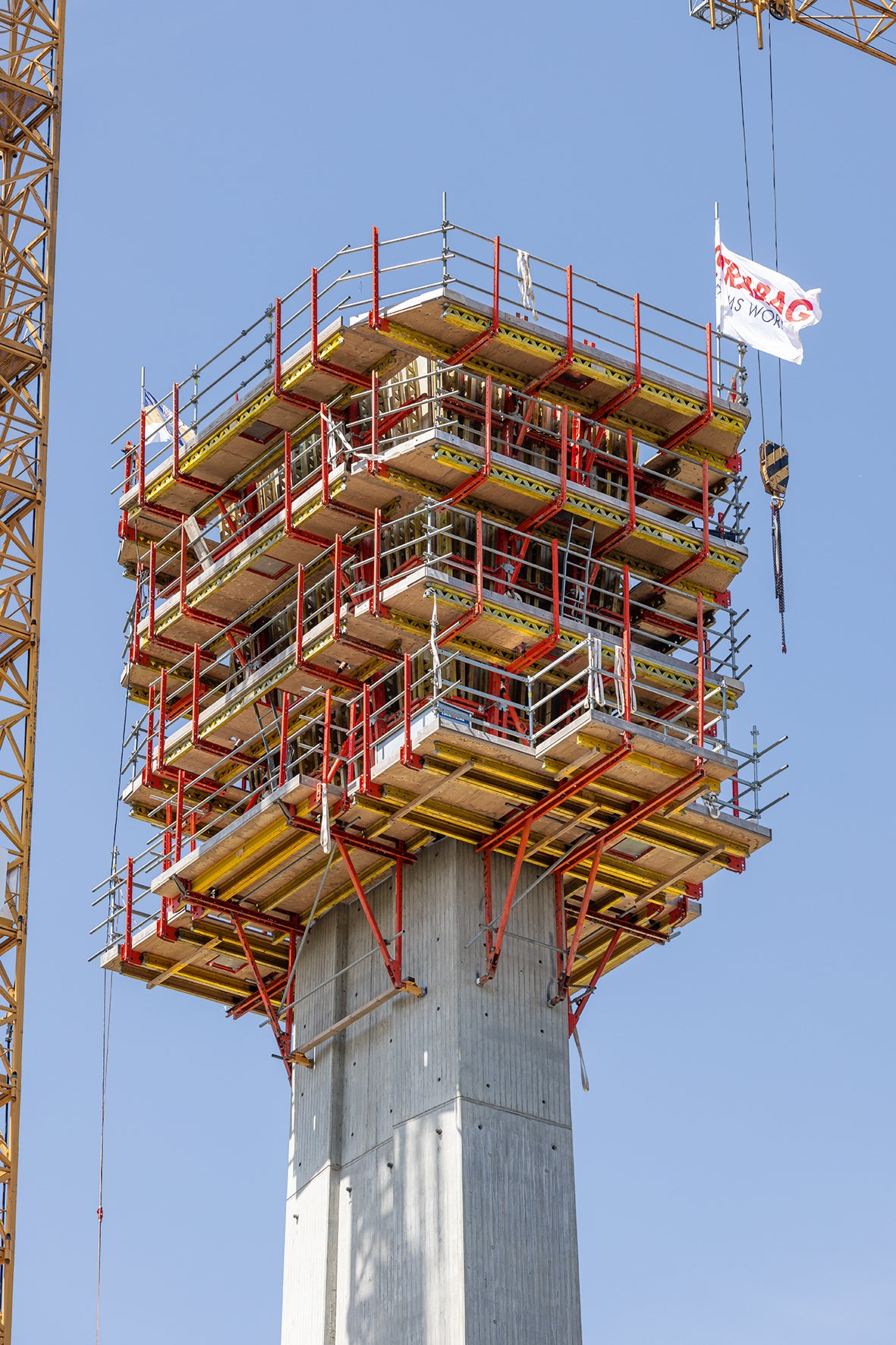

Die Schalung für die Pfeilerschäfte und -köpfe basiert auf dem kranversetzbaren SCS Klettersystem von PERI.

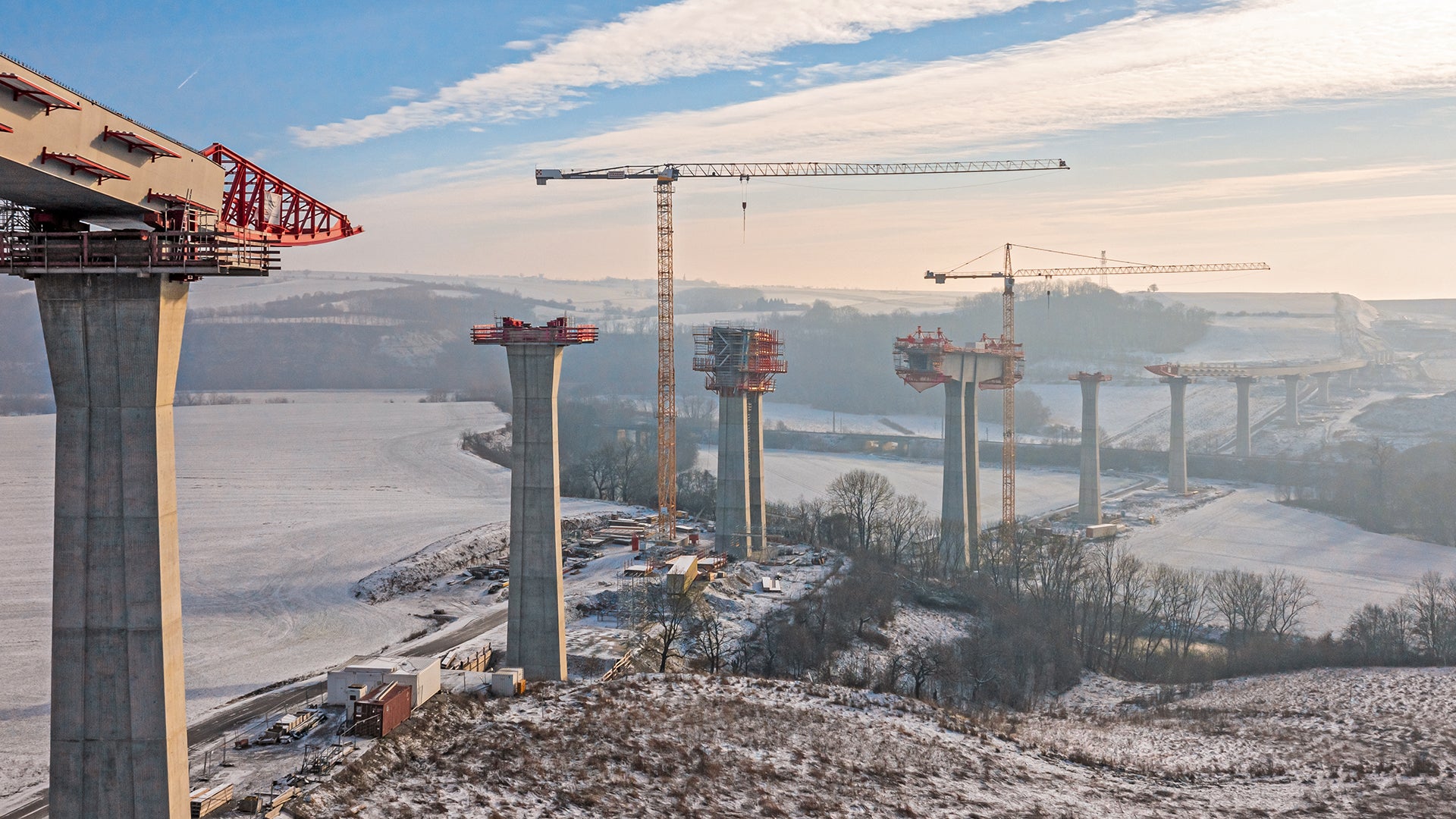

Mittels Taktschiebeverfahren nähern sich die nördlichen und südlichen Rampenbereiche der Brückenmitte, dessen Überbau im Freivorbauverfahren hergestellt wird.

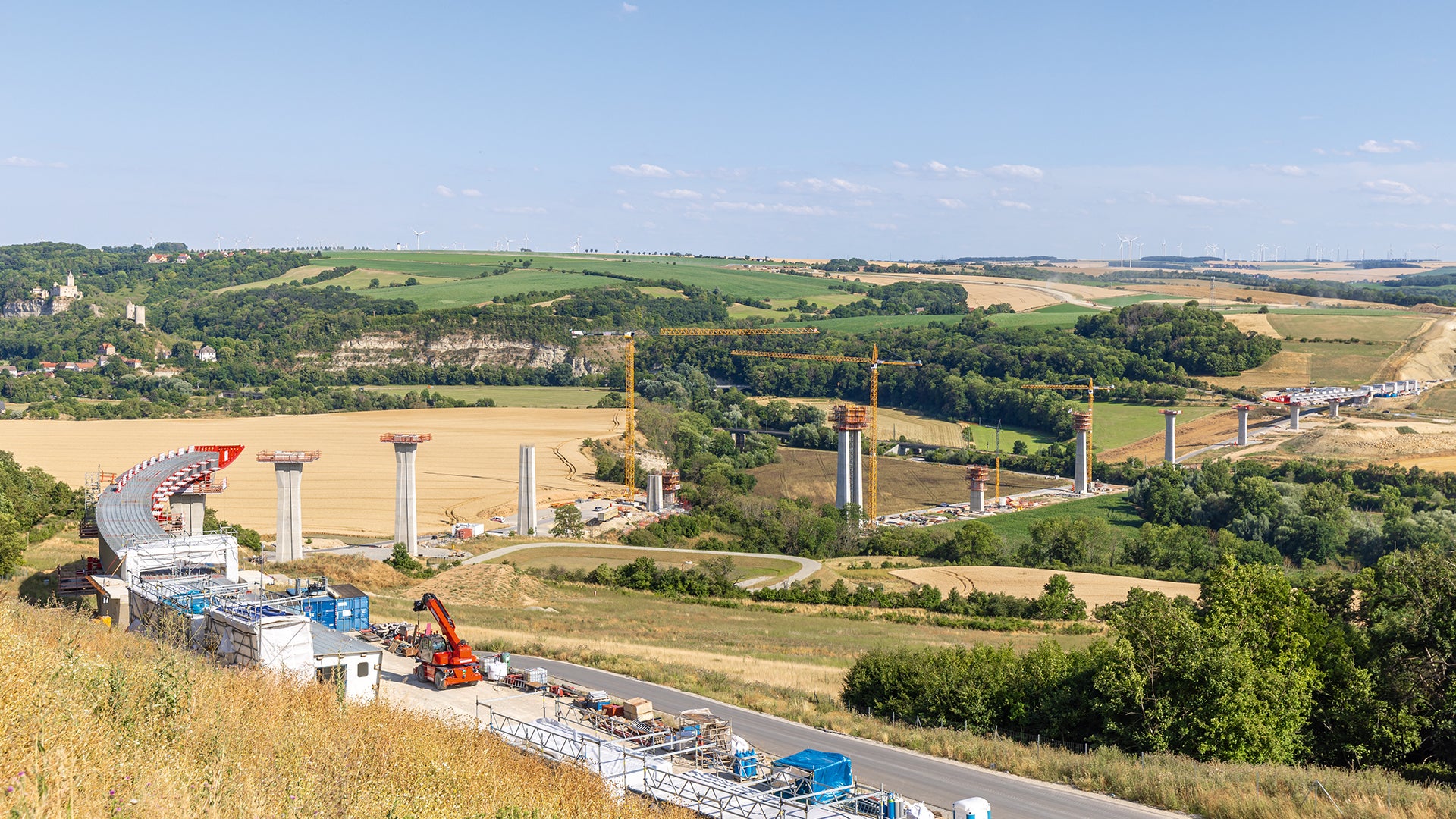

Die 1,2 km lange Saaletalbrücke ist das ingenieurtechnische Herzstück der insgesamt 13,6 km langen B87-Neubautrasse zwischen Naumburg und Taugwitz.
