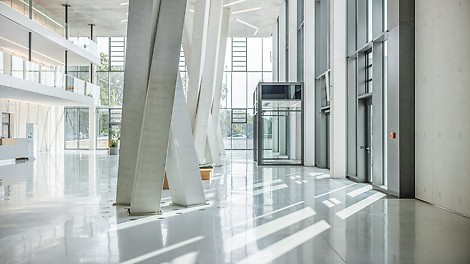

In rund 16 Monaten Bauzeit kamen beim Bau der neuen HeidelbergCement Hauptverwaltung knapp 97.500 m<sup>2</sup> Schalungslösungen zum Einsatz – darunter auch maßgeschneiderte PERI Sonderschalungselemente.
(Foto: Thilo Ross)

Hauptverwaltung HeidelbergCement AG
Heidelberg, Deutschland

Projektdaten

Unterstützung beim Bau der neuen HeidelbergCement Hauptverwaltung
Drei miteinander verbundene Gebäudeteile mit unterschiedlichen Höhen und insgesamt drei Innenhöfen
Architektur der Extraklasse: Spektakulär verdrehte Baumstützen, schwunghaft gemusterte Fassaden-Betonfertigteile und scharfkantige Unterzüge in strahlenförmigem Verlauf

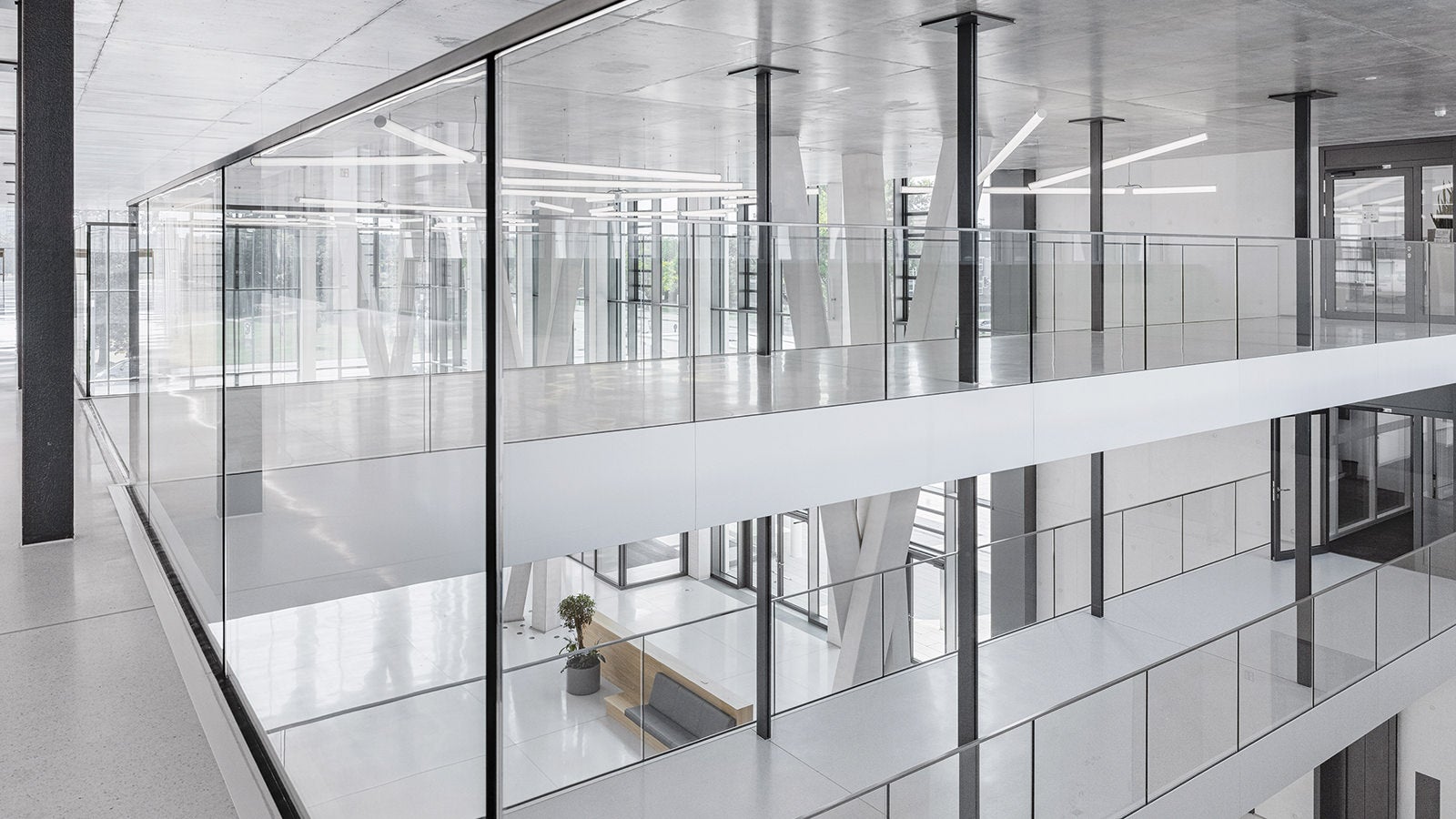

Höchste Sichtbetonqualität der Klasse SB 4 und Verwendung von feinstem Weiß- und Graubeton
Rohbauzeit von 16 Monaten
Verwendung von rund 30.000 m³ Ortbeton, 8.000 t Stahl und 97.500 m² PERI Schalung
Generalplaner: AS+P Albert Speer + Partner, Frankfurt am Main

Standort

Heidelberg

Projektkategorie

Wohn- und Geschossbau

Projektbeteiligte

Kunde: Diringer & Scheidel GmbH & Co. KG, Mannheim

Projektrealisierung

Impressionen aus dem Projektablauf

1 /

10

In rund 16 Monaten Bauzeit kamen beim Bau der neuen HeidelbergCement Hauptverwaltung knapp 97.500 m2 Schalungslösungen zum Einsatz – darunter auch maßgeschneiderte PERI Sonderschalungselemente. (Foto: Thilo Ross)

Projektinformationen

Anforderungen

Höchste Sichtbetonqualität der Klasse SB 4

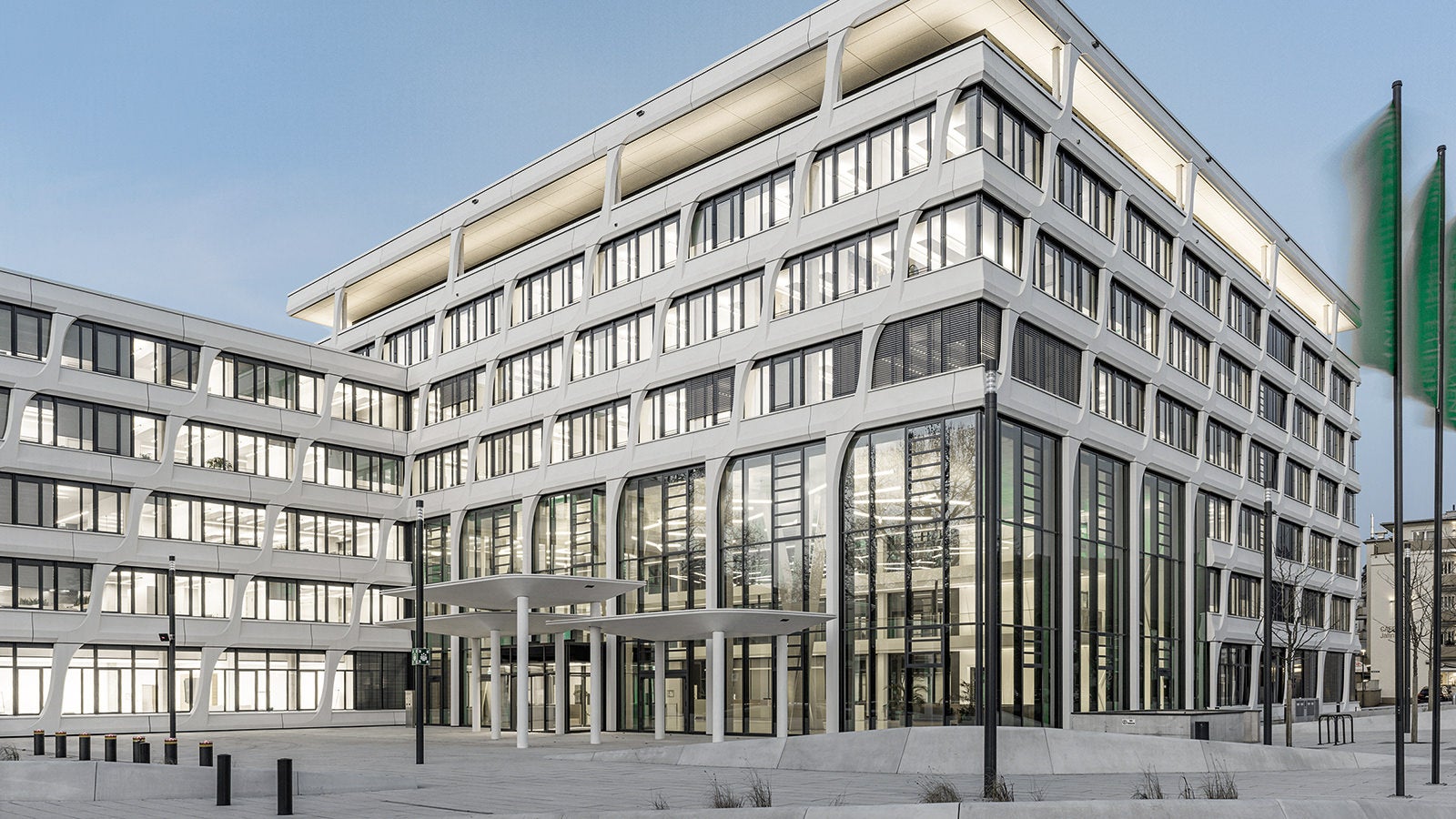

Helle, geschwungene Fassade mit 11,75 m hohen Fassadenstützen in SB 4 Sichtbetonqualität aus Weißbeton

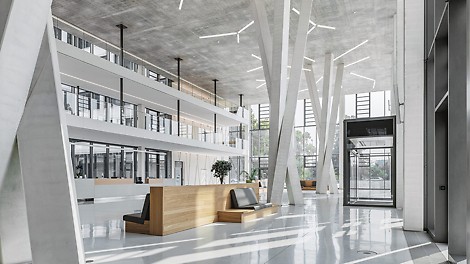

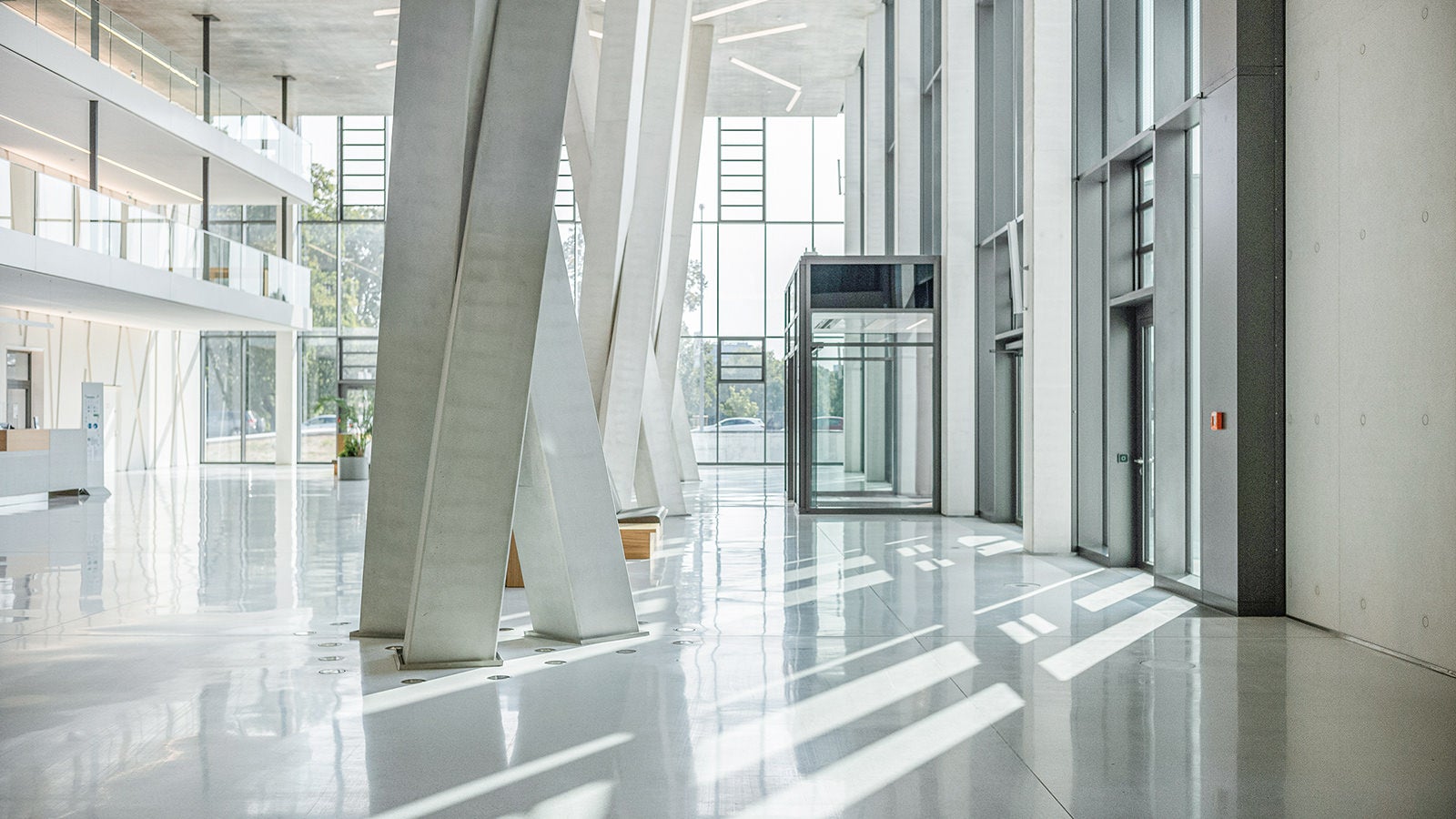

Zwei Baumstützengruppen in SB 4 Sichtbetonqualität in der Mitte des Foyers, die sich ungefähr am unteren Drittel kreuzen

Hohe Sichtbetonqualität der Baumstützen mit nur einem Elementstoß und ohne sichtbare Befestigungsschrauben, Spannlöcher und Schalhautstöße

Feature Wall des Foyers in SB 4 Sichtbetonqualität und Weißbeton ohne sichtbare Befestigungsstellen und Spannlöcher

7,00 m hohe Kuppeldecke aus einem ungleichförmigen Kreuzgewölbe mit umlaufender Randaufkantung in SB 4 Graubeton mit einem fugen- und stoßfreien Erscheinungsbild

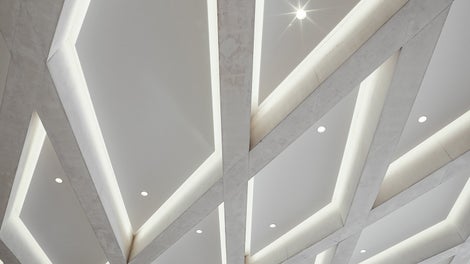

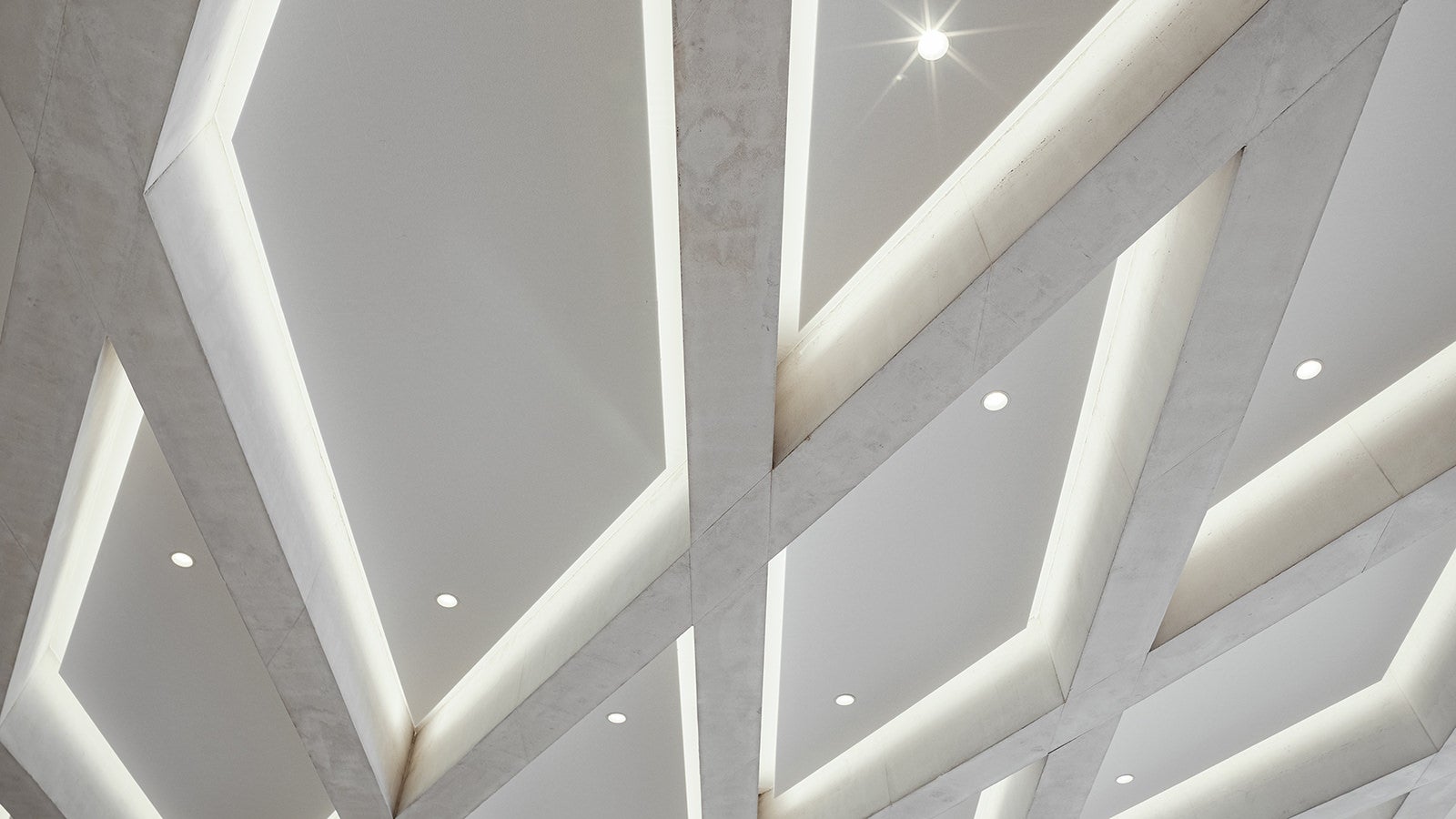

Besondere Stahlbetondecke mit strahlenförmig verlaufenden scharfkantigen Unterzügen im Casino, die sich in SB 4 Weißbeton von der darunterliegenden Decke in SB 2 Graubeton abheben

Sehr beengtes Baufeld

Knappe Bauzeitvorgabe

Lösungen

Umfassende Gesamtlösung bestehend aus rund 97.500 m2 PERI Schalungslösungen, darunter rund 3.000 m2 projektbezogene Sichtbeton-Trägerwandschalungen

Umsetzung der architektonischen Highlights unter Einsatz spezieller PERI Sonderschalungselemente

Höchst komplexe 3D-Sonderschalung aus Stahlelementen mit 150 mm Bauhöhe für die Errichtung der Baumstützen, die aus 63 CNC-lasergeschnittenen Einzelteilen bestand und mit einer 5 mm starken Stahlschalhaut versehen wurde, um dem hohen Frischbetondruck standzuhalten

Dreidimensionale Planung der Schalung der Baumstützen mit PERI CAD und RHINO, unter Berücksichtigung der späteren Elementtrennstellen

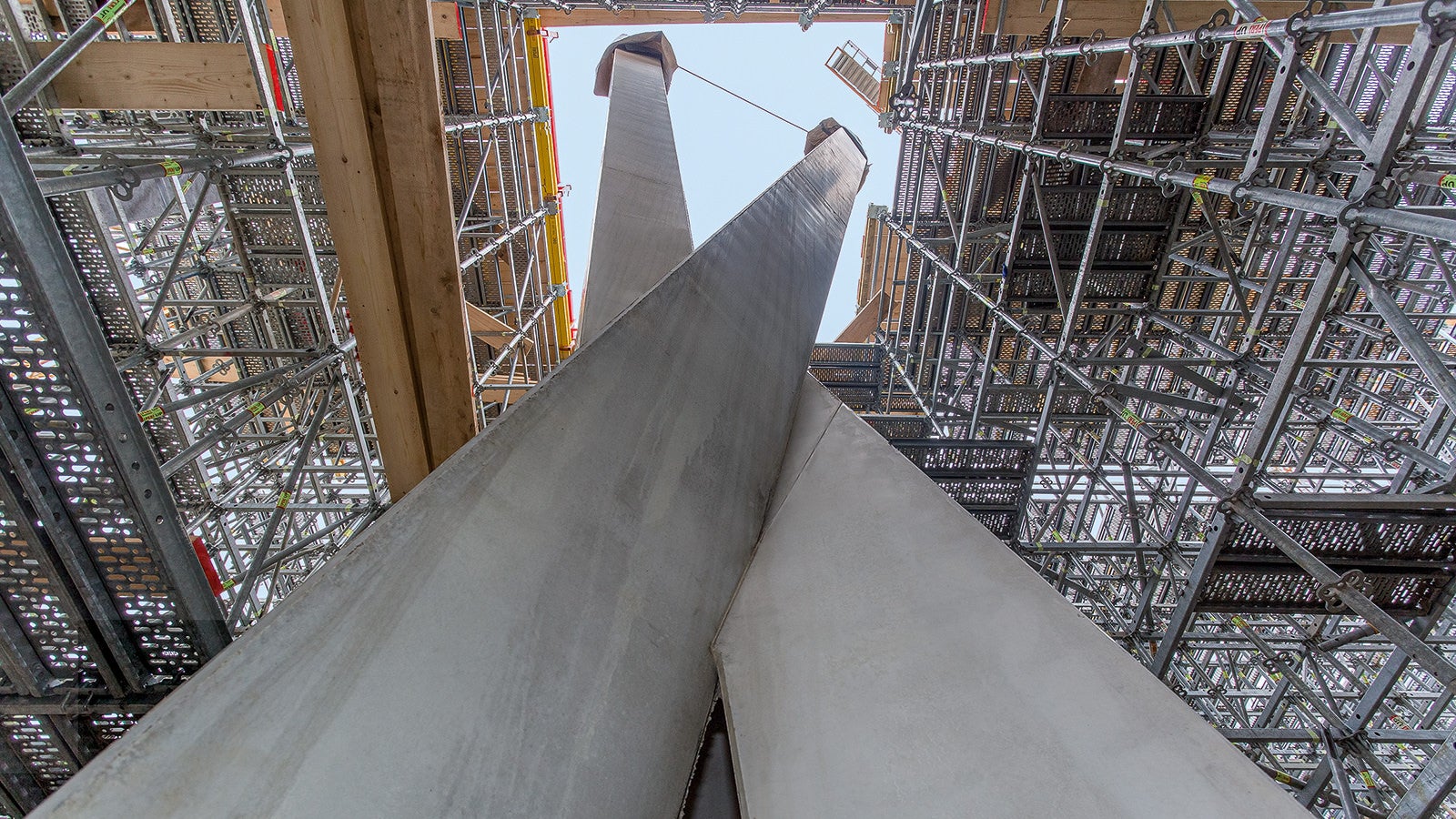

Kombination der Sonderschalung der Baumstützen des 11,50 m hohen Foyers mit PERI UP Traggerüst

Betonage der Baumstützen von unten und Bestimmung des Betondrucks in Echtzeit mit dem PERI InSite Construction Drucküberwachungs-Set

Schalung der Fassadenstützen und deren besonders glatten Betonoberflächen in höchster Sichtbetonqualität mit einer PERI Holzträgerschalung mit Mehrschichtplatten, die mit Melaminharz beschichtet waren

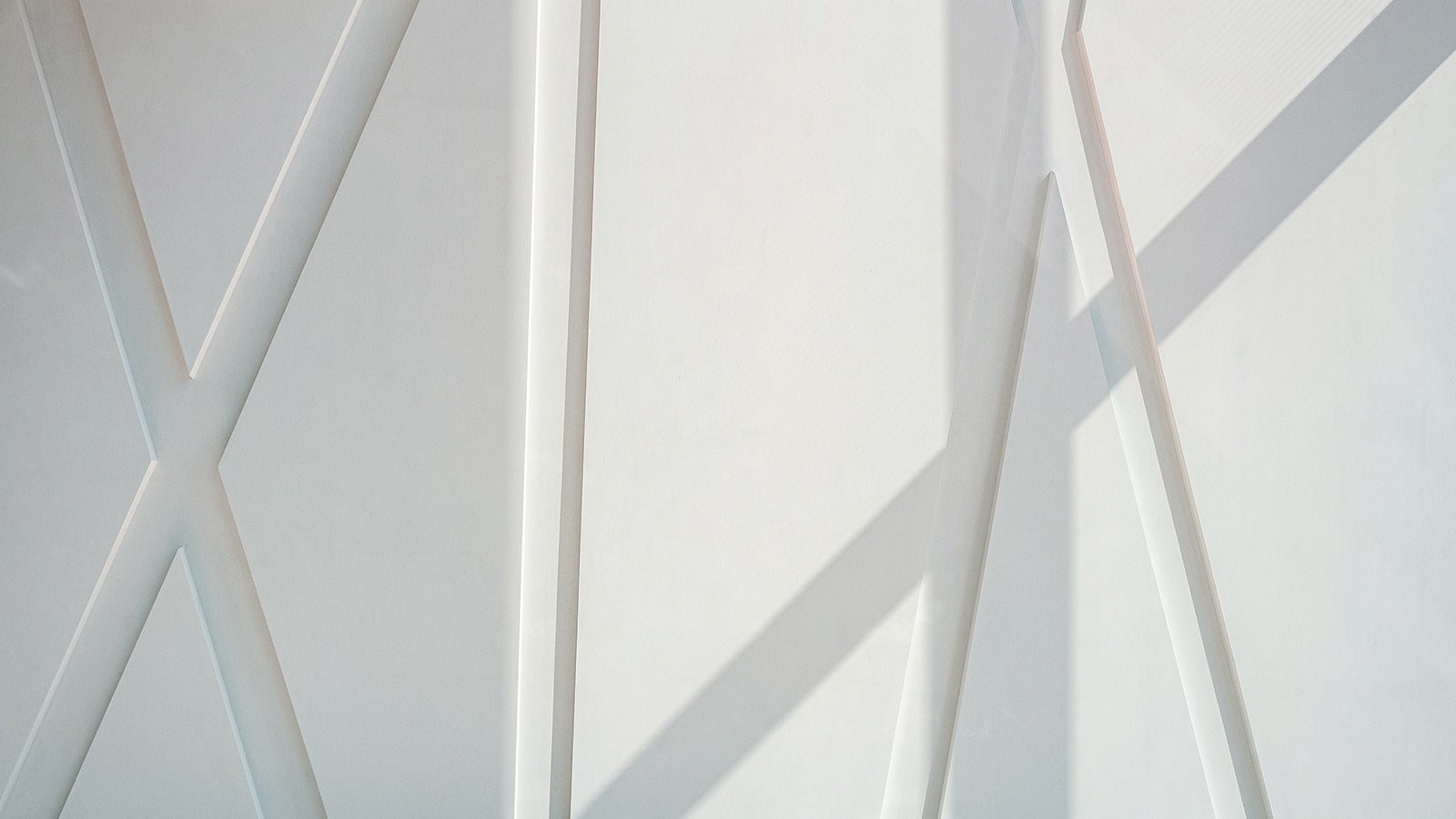

PERI Sonderschalung für die Feature Wall des Foyers, die aus mehreren Betonfertigteilen in höchster Sichtbetonqualität in Weißbeton besteht, die nachträglich an die Ortbetonwand montiert wurden

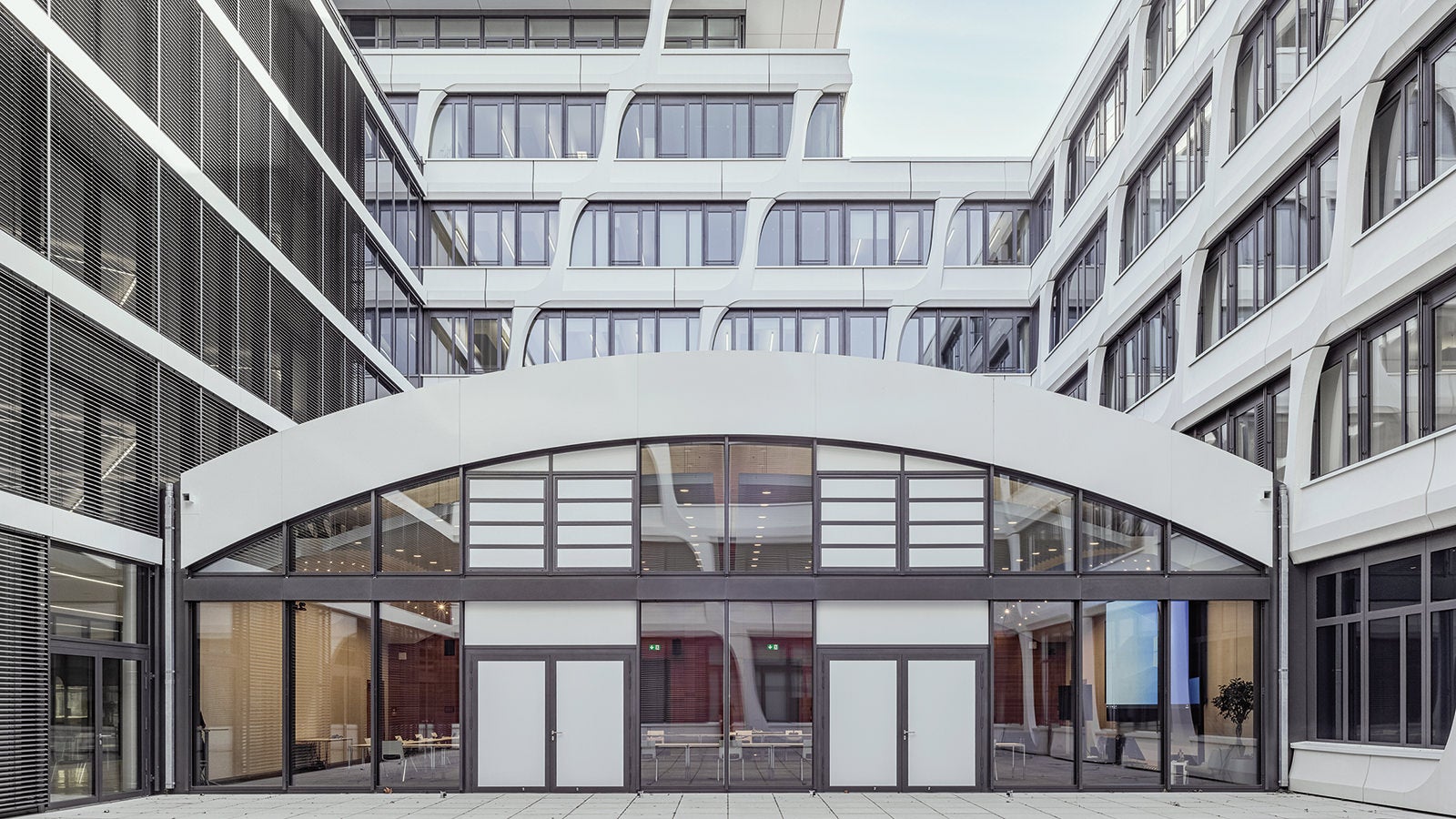

Projektspezifische Schalung für die Realisierung des Kreuzgewölbes aus 82 3D-geplanten Sichtbeton-Knaggenkästen, die werksseitig vormontiert auf die Baustelle geliefert wurden

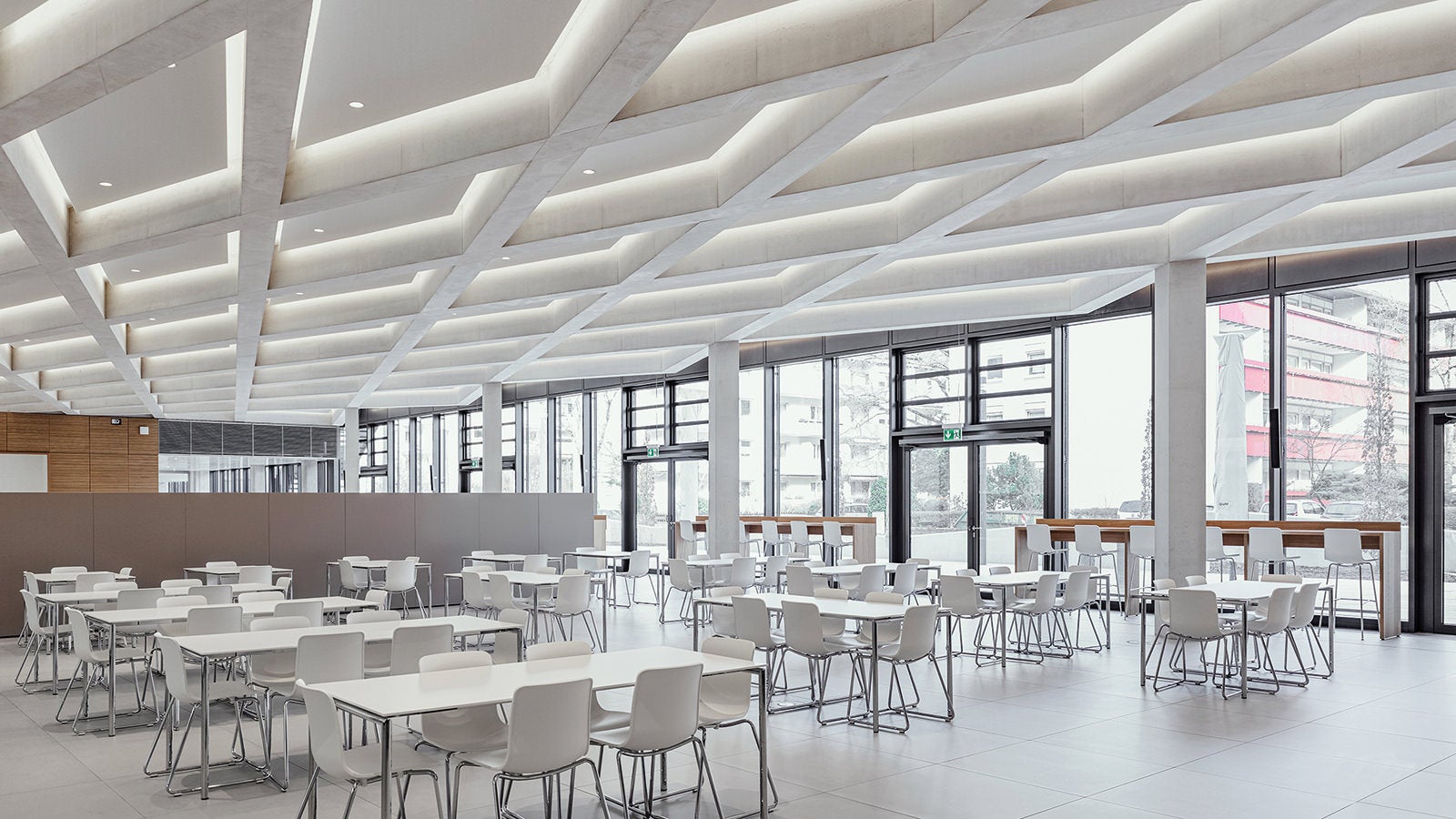

PERI Sonderschalung aus insgesamt 64 werkseitig vormontierten verschiedenen rautenförmigen Aussparungskästen für die Unterzüge der Casinodecke

Kundennutzen

Umsetzung der architektonischen Highlights unter Berücksichtigung der hohen Anforderungen an die Sichtbetonqualität

Projektbetreuung und Unterstützung des Baustellenpersonals durch PERI Ingenieure

Termingetreue Materialbereitstellung und Koordination der Liefertermine

Witterungsunabhängiges Arbeiten dank Einsatz des PERI UP Wetterschutzdachs

Einhaltung der knappen Bauzeitvorgabe

Porträt von Matthias Schmitt, Oberbauleiter bei Diringer & Scheidel GmbH & Co. KG, Mannheim

Matthias Schmitt

Oberbauleiter

Für mich als Bauleiter mit mehreren Jahrzehnten Berufserfahrung bei großen Bauvorhaben ist ein Projekt in dieser Dimension mit technisch schwierigen Anforderungen natürlich eine besondere Herausforderung, unseren Kunden HeidelbergCement mit einem optimalen Bauablauf, der geforderten Qualität und im gesteckten Zeitrahmen zufrieden zu stellen. Diese Aufgaben sind nur mit der Unterstützung des gesamten Baustellenteams, unserer Nachunternehmer und der Lieferanten zu meistern. Einen sehr großen Anteil und Unterstützung beim Umsetzen der Qualitätsanforderungen haben wir von PERI erhalten. Die gesamte technische Bearbeitung der Schalungsplanung erfolgte über den PERI Projektkoordinator in Abstimmung mit uns als Bauleitung. Sehr herzlichen Dank dafür.
