Projektrealisierung
Impressionen aus dem Projektablauf
Der elegant geschwungene Brückenneubau über den Neckar ist als Stahlverbundbrücke mit schmalem Stahlgurt und weit auskragendem Betonüberbau ausgeführt.

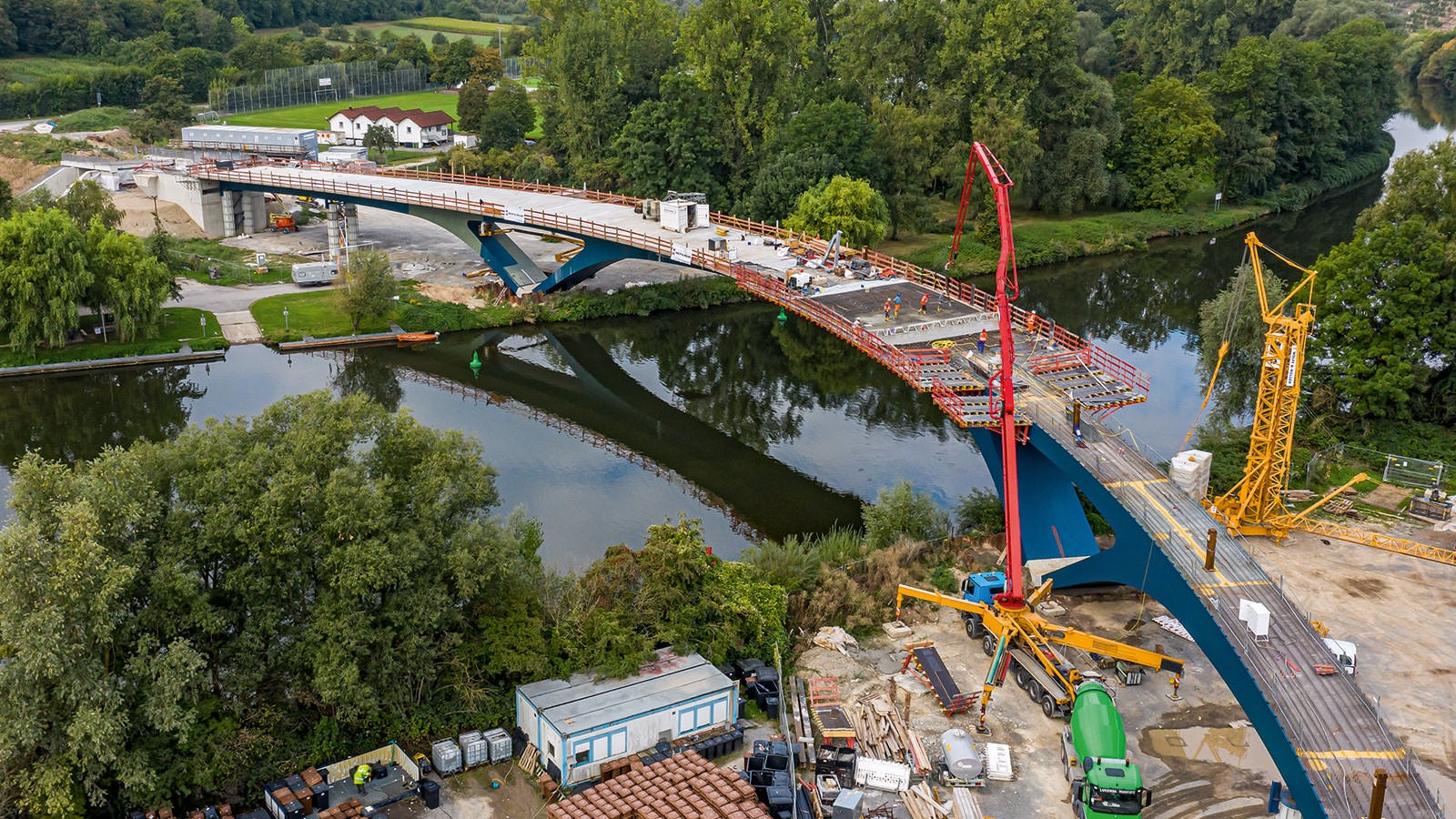

Die Herstellung des 195 m langen Brückenüberbaus und der Gesimskappen erfolgten auf Basis des VARIOKIT Ingenieurbaukastens und mit baustellenbegleitendem PERI Support.

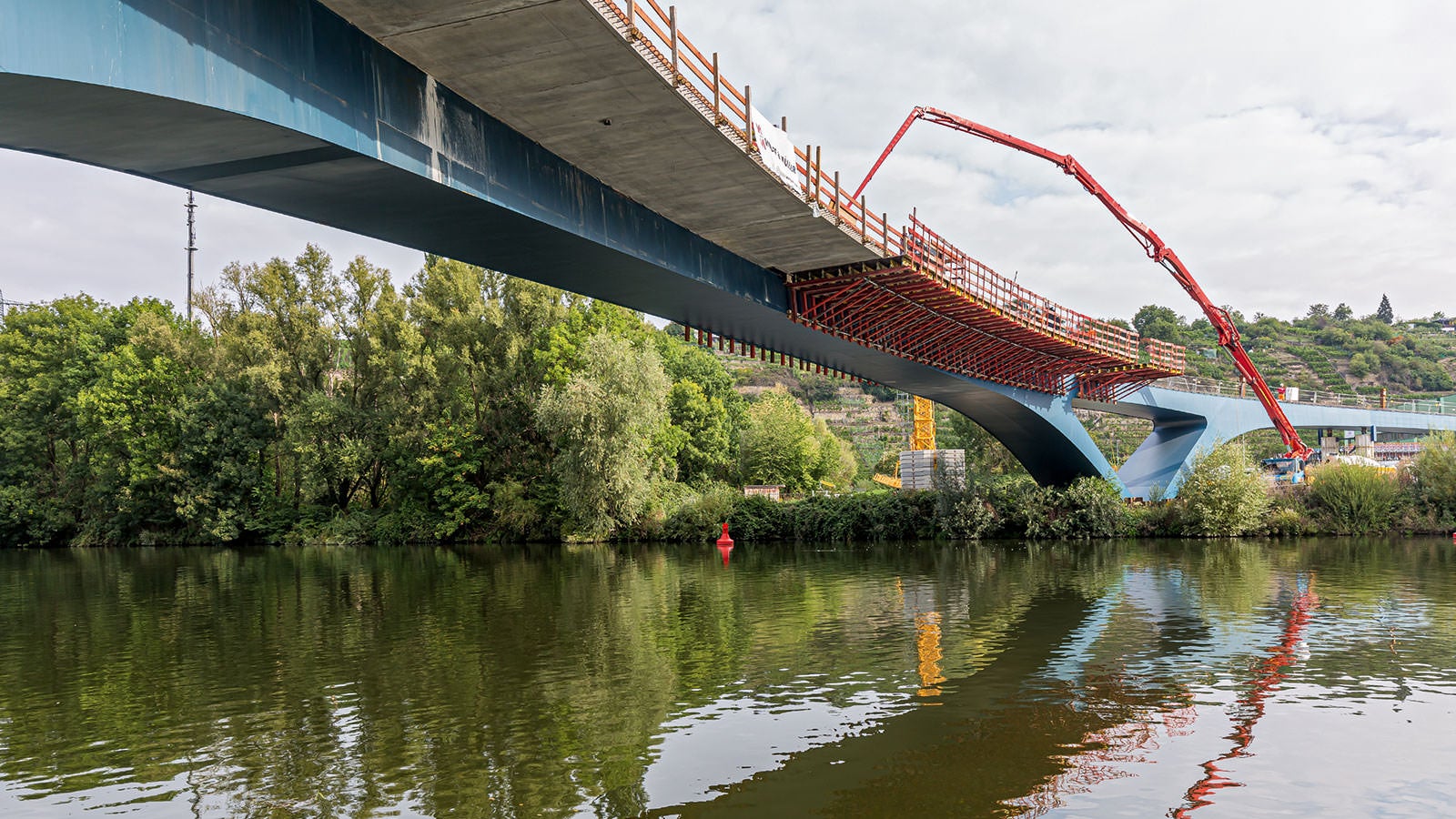

Die abgehängte VARIOKIT Kragarmschalung ermöglichte die Herstellung des in 11 jeweils 15-20 m lange Abschnitte eingeteilten Brückenüberbaus im regelmäßigen Wochentakt.

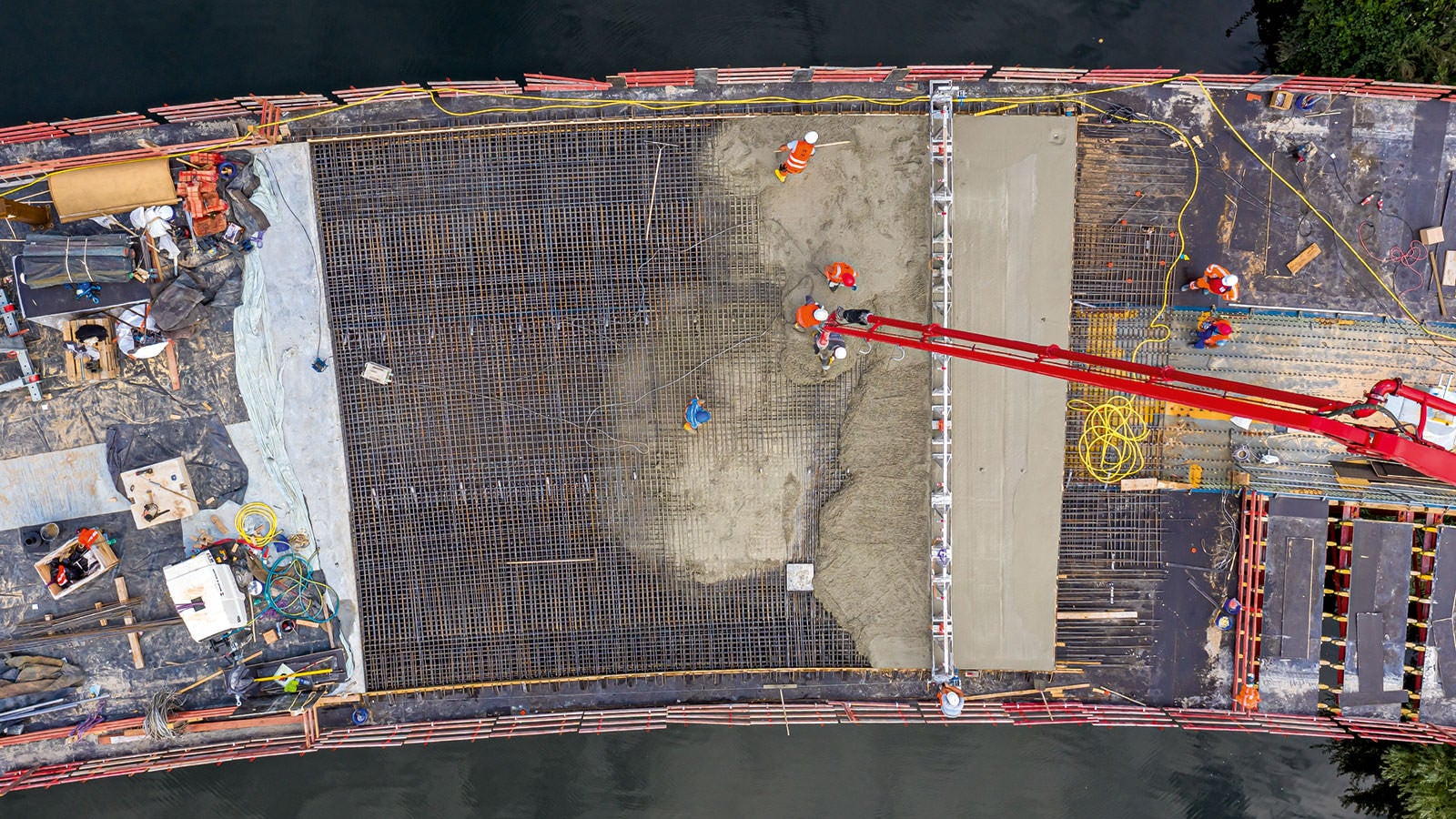

Die Aufhängung der VARIOKIT VCB Bühnen schloss ohne Störstellen bündig mit der Betonoberkante ab und ermöglichte den Einsatz von Rüttelbohlen. Bei den Betonierabschnitten über Wasser konnten die Bühnen anschießend von oben gelöst und mit dem Kran umgesetzt werden.

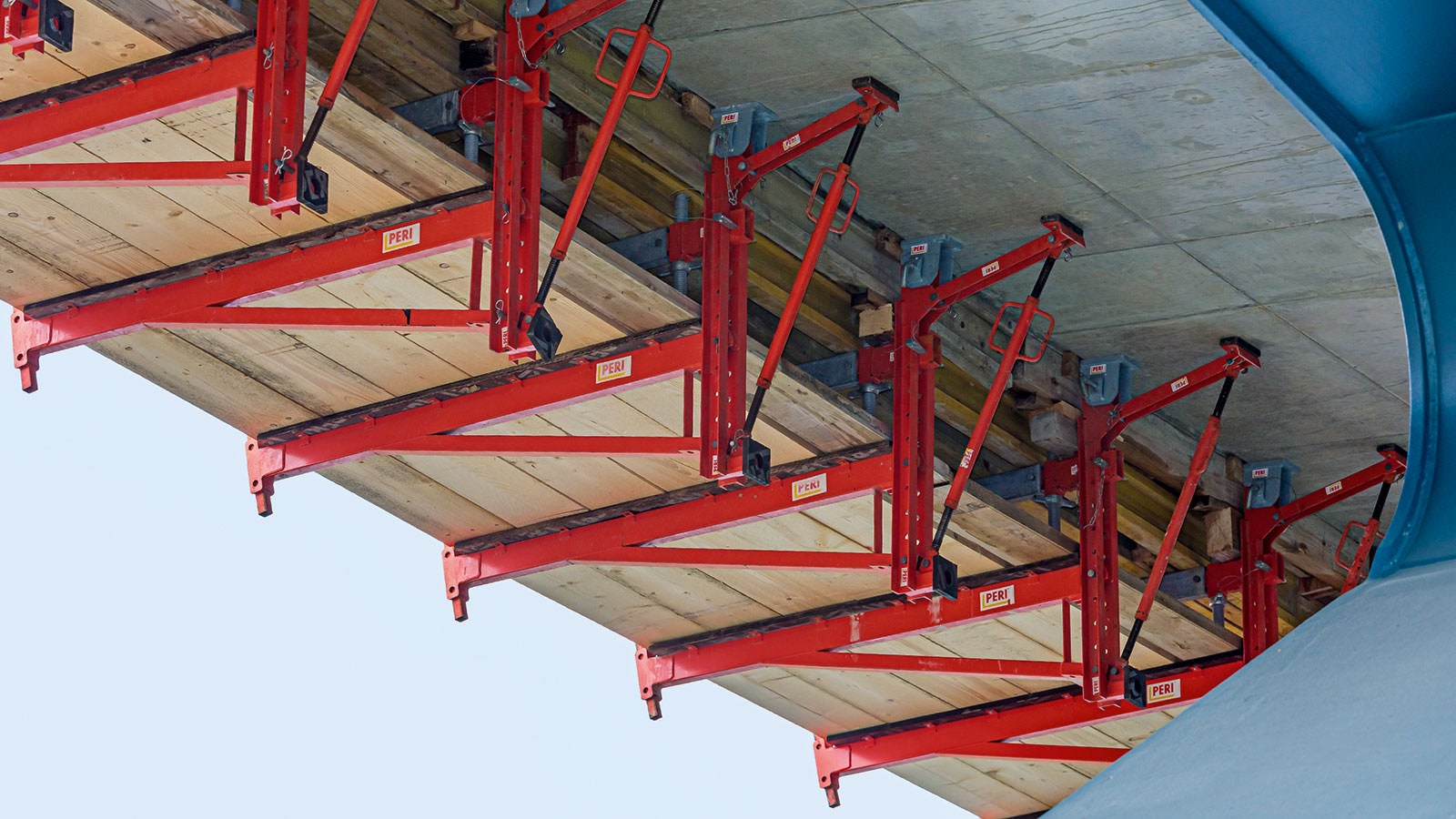

Zur Herstellung der Brückenkappen stellte die ebenfalls an der Unterseite angehängte VARIOKIT Gesimskappenkonsole VGK die wirtschaftlichste Ausführungslösung dar.

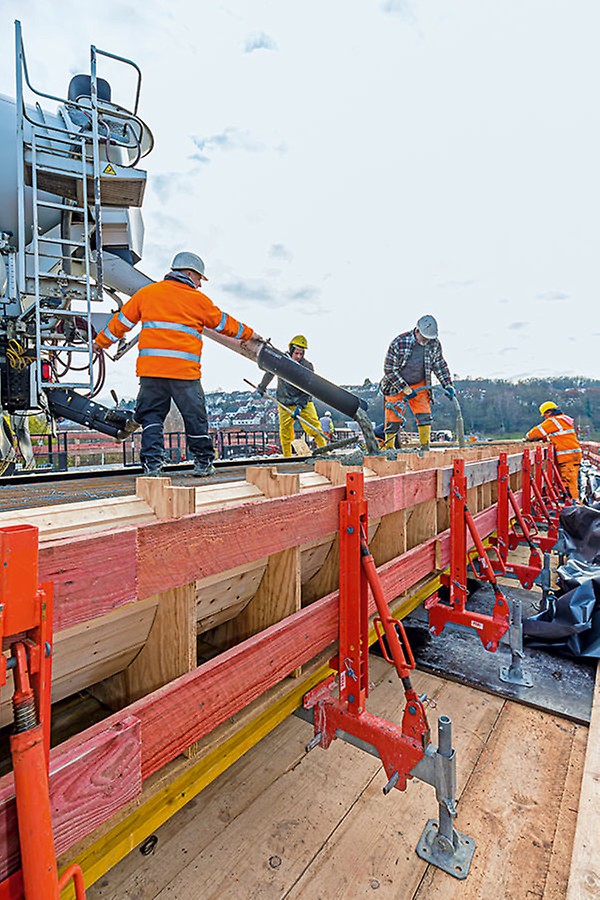

Der durchdringungslose Bühnenbelag der VGK Gesimskappenlösung sorgte für ausreichenden Schutz für die querende Schifffahrt, die separate Schalungseinheit ließ sich stufenlos an die geforderte Kappengeometrie anpassen.

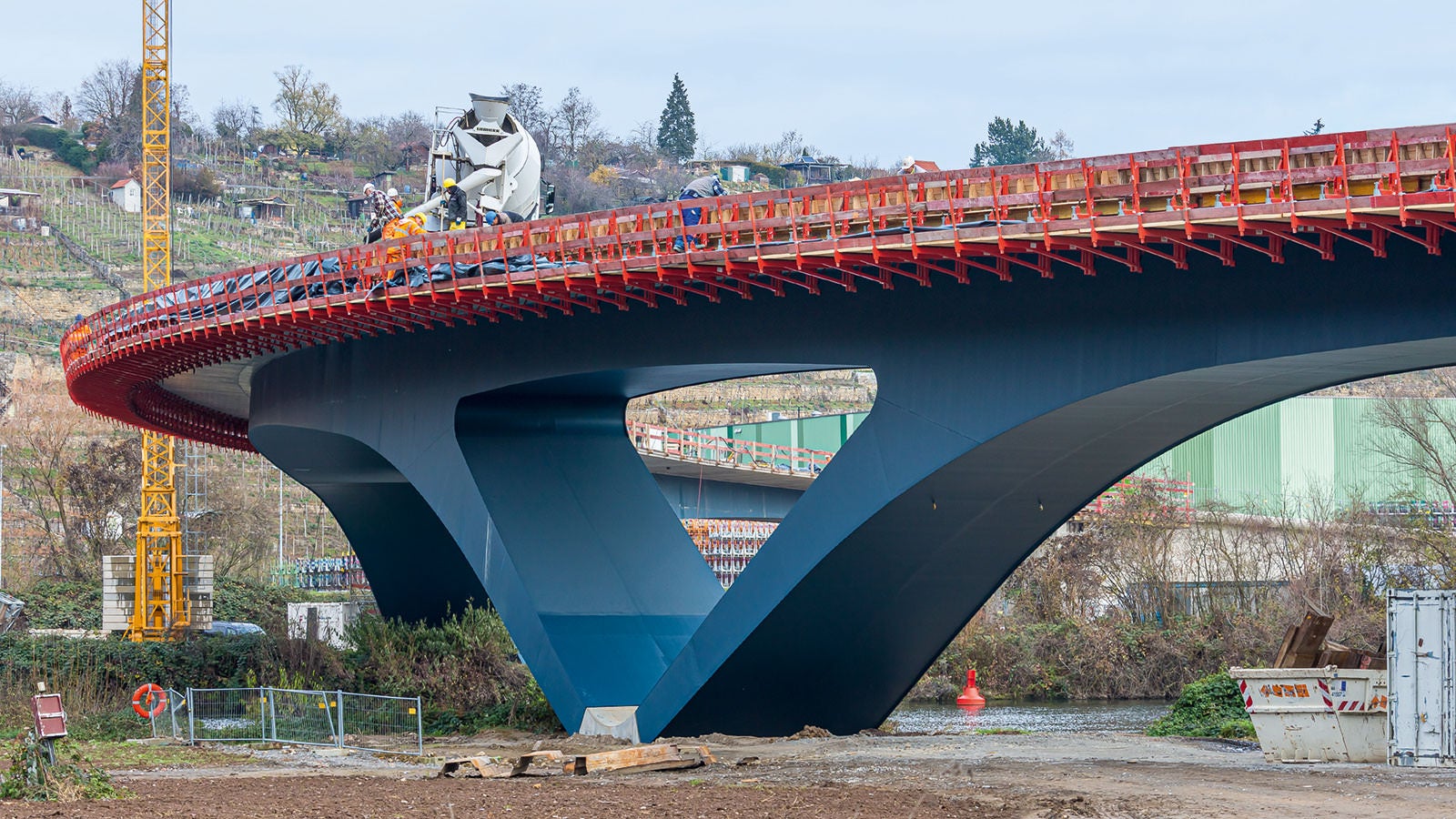

Die Ausführung als gevoutete Rahmenbrücke passt sich harmonisch an die von Weinbauhängen geprägte Landschaft an und ermöglicht zudem eine schlanke Konstruktion mit nur 1,90 m Bauhöhe in Feldmitte über dem Neckar.
Projektinformationen
Hüseyin Aktas
Bauleiter
Für diese Baustelle war VARIOKIT mit der einfachen Handhabung und den schnellen Umsetzzeiten das optimale System. Wir haben jede Woche bis zu 20 m Brücke betoniert, in nur 12 Wochen war der 195 m lange Brückenüberbau in Rekordzeit fertig. Auch die Baustellenbetreuung durch PERI war top: Die technische Kompetenz, die schnelle Reaktionszeit und die gute Zusammenarbeit boten die Basis für eine äußerst gute Baustellenabwicklung.
