MULTIPROP Stützturm Konfigurator im Einsatz
-

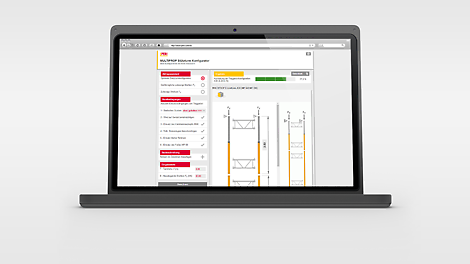

![Der MULTPROP Stützturm Konfigurator zur Bestimmung der optimalen Stützturmkonfiguration.]( "MULTIPROP Stützturm Konfigurator")
Die Nutzer bestimmen mit dem MULTIPROP Stützturm Konfigurator präzise, einfach und schnell die optimale Stützturmkonfiguration.
Funktionen des MULTIPROP Stützturm Konfigurators
Nach Auswahl des Berechnungstyps konfiguriert der Verwender die gewünschte Stützturmkonfiguration und erhält sein individuelles Ergebnis. Dieses enthält die Darstellung des statischen Systems, die jeweilige PERI MULTIPROP Stützturm Aufbauvariante, die zulässigen vertikalen Stiellasten Fv in kN, die dazugehörige Stützenauszugslängen, die Anzahl der verschiedenen Komponenttypen und ggf. die Auslastung der optimalen Stützturmkonfiguration.
Das PDF-Ausgabeformat für die Dokumentation, zum direkten Drucken oder zum Versenden per E-Mail wird von der Anwendung bereitgestellt. Die Baubeschreibung des Kunden ist via Notiz in diesem Datenblatt integriert.
Das Tool ermöglicht die Auswahl vonumfangreichen Konfigurationsvarianten für diverse Artikel und die Berücksichtigung von Windeinwirkungen auf das Traggerüst. Diese App bietet Lösungen für Turmhöhen zwischen 1,95 m und 14,90 m.
Kontakt
Sie haben Fragen zur Verwendung der einzelnen PERI Apps oder/und Webbasierten Anwendungen?
MULTIPROP Stützturm Konfigurator
Sie möchten sofort loslegen? Hier gelangen Sie direkt zur webbasierten Anwendung.
Norm
Die Typenberechnung basiert auf der europäischen Norm DIN EN 12812 „Traggerüste - Anforderungen, Bemessung und Entwurf“ inkl. Nationalem Anhang. Diese Norm regelt u.a. Anforderungen zur Ausschreibung und zur Anwendung von Traggerüsten und beinhaltet Verfahren für deren Bemessung.
Basis der Berechnungsergebnisse
Grundlage des MULTIPROP Stützturm Konfigurators sind der Prüfbericht der Landesgewerbeanstalt (LGA) in Bayern mit Nummer S-N/040361 vom 26.10.2005 mit den Verlängerungen S-N/100134 und S-N/120134 und die Leistungsdaten des Traggerüstsystems PERI MULTIPROP Stützturm, welche den Aufbau- und Verwendungsanleitungen für das Traggerüstsystem PERI MULTIPROP Stützturm zu entnehmen sind.
Zur Anwendung der Ergebnisse des MULTIPROP Stützturm Konfigurators sind Kenntnisse der Norm und deren Begrifflichkeiten erforderlich.
Weiterführende Informationen
- Prüfbericht des LGA S-N/040361 mit den Verlängerungen S-N/100134 und S-N/120134
- Aufbau- und Verwendungsanleitung zum Produktsystem PERI MULTIPROP Stützturm
- Produktnorm als Grundlage zur Berechnung des Systems nach DIN EN 12812:2008-12
- PERI Tabellen 2014
