App Logo MDS K Stützturm Konfigurator App

MDS K Stützturm Konfigurator

Einfach und schnell den PERI UP Stützturm MDS K konfigurieren

Der MDS K Stützturm Konfigurator hilft bei der Ermittlung von Kennwerten für Traggerüste. Mit dem webbasierten Konfigurator ermitteln Sie einfach, schnell und präzise die zulässigen Stiellasten sowie die Mindestauflasten gegen Gleiten. Die Ergebnisse basieren auf den Leistungsdaten von PERI.


  • Programm
    Individuell.

    Nach Eingabe der Parameter für eine freistehende oder oben gehaltene Stützturmkonfiguration, erhalten Sie Ihr individuelles Ergebnis.

  • Anwendung
    Praktisch.

    Das PDF -Ausgabeformat für die Dokumentation, zum direkten Drucken oder zum Versenden per E-Mail wird von der Anwendung bereitgestellt.

  • Einsatz
    Flexibel.

    Das Tool ermöglicht umfangreiche Konfigurationsvarianten für diverse Kopf-/Fußspindeltypen, Turmbasen und die Berücksichtigung von Windeinwirkungen.

Anwendungen im Überblick

MDS K Stützturm Konfigurator im Einsatz

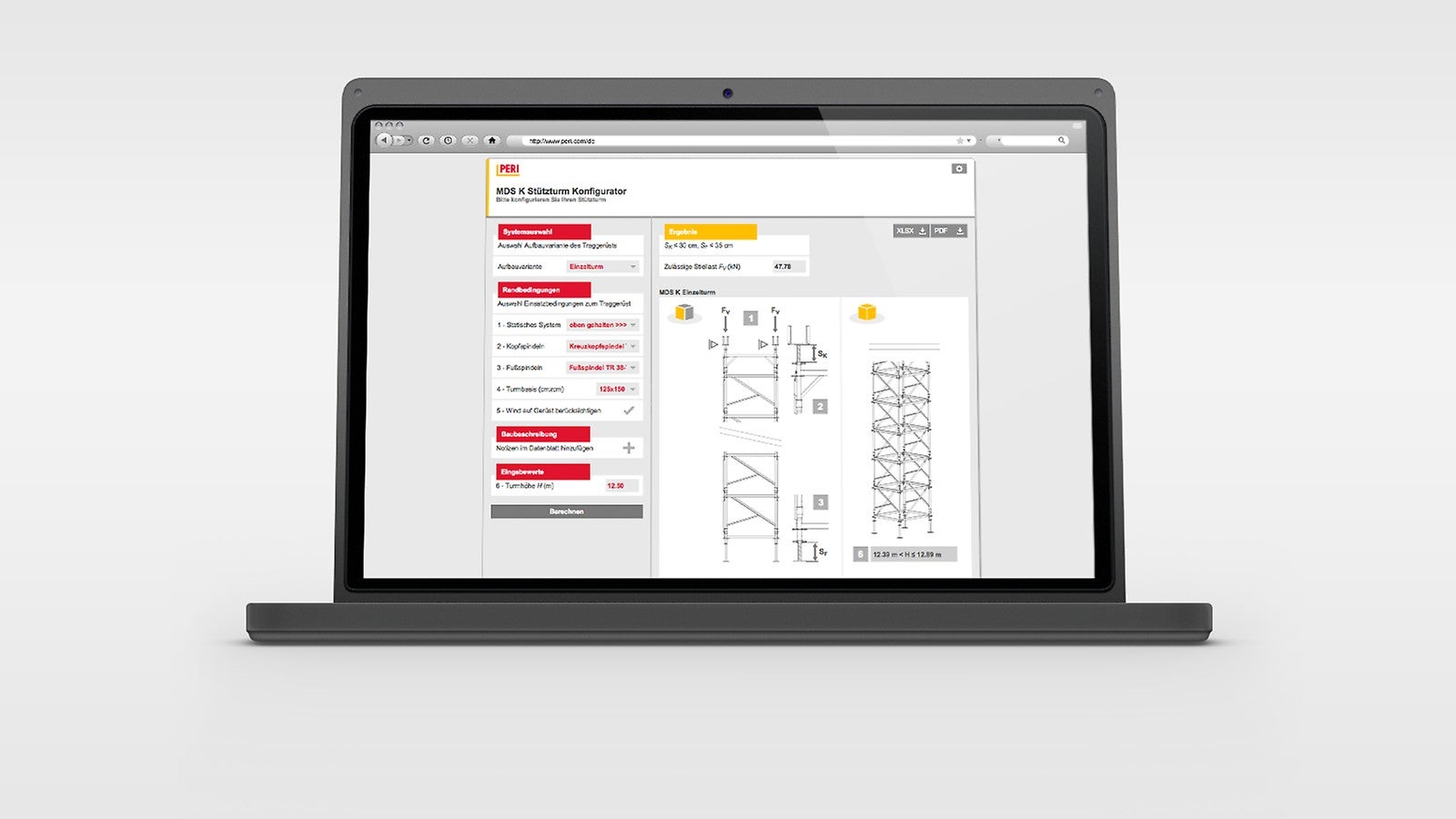

  • Die Nutzer ermitteln mit dem MDS K Stützturm Konfigurator einfach, schnell und präzise die zulässigen Stiellasten sowie die Mindestauflasten gegen Gleiten.
    Die Nutzer ermitteln mit dem MDS K Stützturm Konfigurator einfach, schnell und präzise die zulässigen Stiellasten sowie die Mindestauflasten gegen Gleiten.

Funktionen des PERI MDS K Stützturm Konfigurators

Nach Eingabe der Parameter für eine freistehende oder oben gehaltene Stützturmkonfiguration, erhalten Sie Ihr individuelles Ergebnis. Dieses enthält die Darstellung des statischen Systems, die jeweilige PERI MDS K Stützturm Aufbauvariante, die maximalen Spindelauszüge und die zulässigen vertikalen Stiellasten Fv ggf. Fv,min in kN.

Das PDF-Ausgabeformat für die Dokumentation, zum direkten Drucken oder zum Versenden per E-Mail wird von der Anwendung bereitgestellt. Die Baubeschreibung ist via Notiz im Datenblatt integriert.

Das Tool ermöglicht die Auswahl von umfangreichen Konfigurationsvarianten für diverse Kopf-/Fußspindeltypen und Turmbasen, die Berücksichtigung von Windeinwirkungen auf das Traggerüst. Die App bietet Lösungen für Turmhöhen zwischen 1,83 m und 21,39 m.

Passende Produkte

Den MDS K Stützturm Konfigurator gibt es als Web-App auf Deutsch und Englisch.

MDS K Stützturm Konfigurator

Sie möchten sofort loslegen? Hier gelangen Sie direkt zur webbasierten Anwendung.

Kontakt

Sie haben Fragen zur Verwendung der einzelnen PERI Apps oder/und Webbasierten Anwendungen?

Sie haben Fragen zu unserem MDS K Stützturm Konfigurator?

Kontaktieren Sie uns – wir helfen Ihnen gerne weiter.

Zur Fachberatersuche

Norm

Die Typenberechnung basiert auf der europäischen Norm DIN EN 12812 „Traggerüste - Anforderungen, Bemessung und Entwurf“ inkl. Nationalem Anhang. Diese Norm regelt u.a. Anforderungen zur Ausschreibung und zur Anwendung von Traggerüsten und beinhaltet Verfahren für deren Bemessung.

Basis der Berechnungsergebnisse

Grundlage des MDS K Stützturm Konfigurators sind die Leistungsdaten des Traggerüstsystems PERI MDS K Stützturm, welche den Aufbau- und Verwendungsanleitungen für das Traggerüstsystem PERI MDS K Stützturm zu entnehmen sind.

Zur Anwendung der Ergebnisse des MDS K Stützturm Konfigurators sind Kenntnisse der Norm und deren Begrifflichkeiten erforderlich.

Weiterführende Informationen

  • Aufbau- und Verwendungsanleitung zum Produktsystem PERI MDS K Stützturm
  • Produktnorm als Grundlage zur Berechnung des Systems nach DIN EN 12812:2008-12
  • PERI Tabellen 2014
